TPS57140QDRCRQ1 Купить - TI Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

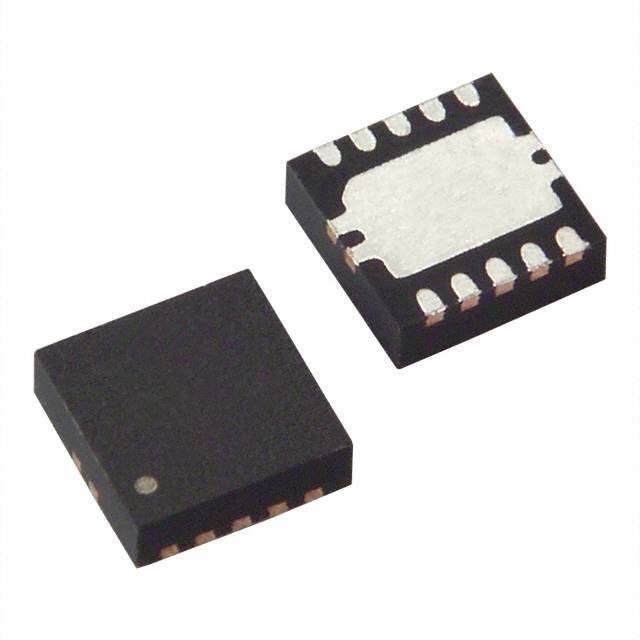

TPS57140QDRCRQ1

Conv DC-DC 3.5V to 42V Step Down Single-Out 0.8V to 42V 1.5A Automotive 10Pin VSON EP T/R

Наличие: 202 шт.

Адрес доставки:

Цена: ₽ 3,839.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2630500

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 10.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS57140QDRCRQ1 характеристики

Атрибут	Значение атрибута
Номенклатура	TPS57140QDRCRQ1
Производитель	TI
ЧипСити Номер продукта	CC2630500
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VFDFN-10
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 39V
Выходной Ток	1.5 A
Ток Покоя	116 µA
Количество Регулируемых Выходов	1 Output
Частота Переключения	100kHz ~ 2.5MHz
Ток Переключения	2.7 A
Максимальное входное напряжение	42 V
Входное напряжение (мин)	3.5 V
Выходное напряжение (Макс)	39 V
Выходное напряжение (мин)	0.8 V
Выходной ток (Макс)	1.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.5 V
Входное напряжение	3.5V ~ 42V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

TPS57140QDRCRQ1 описание продукта

The TPS57140-Q1 device is a 42-V, 1.5-A step-down regulator with an integrated high-side MOSFET. Current-mode control provides simple external compensation and flexible component selection. A low-ripple pulse-skip mode reduces the no-load, regulated output supply current to 116 μA. When the enable pin is in the low state, the shutdown current is reduced to 1.5 µA.
Undervoltage lockout is internally set at 2.5 V, but can be increased using the enable pin. The output voltage startup ramp is controlled by the slow-start pin that can also be configured for sequencing or tracking. An open-drain power-good signal indicates the output is within 92% to 109% of its nominal voltage.
A wide switching-frequency range allows optimization of efficiency and external component size. Frequency foldback and thermal shutdown protect the part during an overload condition.
The TPS57140-Q1 is available in a 10-pin thermally enhanced MSOP-PowerPAD package (DGQ) and a 10-pin VSON package (DRC).

Показывать

TPS57140QDRCRQ1 Даташит PDF

49 страницы, 1955 КБ

03/21/2013

просматривать

TPS57140QDRCRQ1 Другие Даташит

45 страницы, 1641 КБ

просматривать
