TPS51116PWP Купить - TI Чип стабилизации напряжения

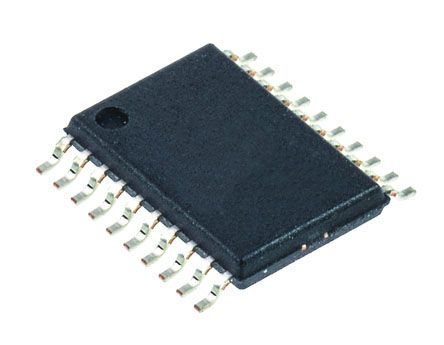

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS51116PWP

DC-DC Controller (External Switch) DDR1, DDR2, DDR3 Switcher and LDO DC DC Cntrlr Single-OUT Sync Buck 3V to 28V Input 20Pin HTSSOP EP Tube

Наличие: 874 шт.

Адрес доставки: Москва

Цена: ₽ 157.08

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6125114

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS51116PWP характеристики

Атрибут	Значение атрибута
Номенклатура	TPS51116PWP
Производитель	TI
ЧипСити Номер продукта	CC6125114
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.5V ~ 3V
Выходной Ток	25 A
Количество Стежков	20 Position
Рассеяние Мощности	2530 mW
Ток Покоя	800 µA
Количество Регулируемых Выходов	1 Output
Защита от Перегрева	Yes
Топология	Buck
Максимальное входное напряжение	28 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	3 V
Выходное напряжение (мин)	1.5 V
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2530 mW
Напряжение питания	3V ~ 28V
Входное напряжение	3V ~ 28V
Длина	6.6 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS51116PWP описание продукта

DESCRIPTION
The TPS51116 provides a complete power supply for DDR/SSTL-2, DDR2/SSTL-18, and DDR3 memory
systems. It integrates a synchronous buck controller with a 3-A sink/source tracking linear regulator and
buffered low noise reference.
FEATURES
• Synchronous Buck Controller (VDDQ)
– Wide-Input Voltage Range: 3.0-V to 28-V
– D−CAP™ Mode with 100-ns Load Step Response
– Current Mode Option Supports Ceramic Output Capacitors
– Supports Soft-Off in S4/S5 States
– Current Sensing from RDS(on) or Resistor
– 2.5-V (DDR), 1.8-V (DDR2), Adjustable to 1.5-V (DDR3) or Output Range 0.75-V to 3.0-V
– Equipped with Powergood, Overvoltage Protection and Undervoltage Protection
• 3-A LDO (VTT), Buffered Reference (VREF)
– Capable to Sink and Source 3 A
– LDO Input Available to Optimize Power Losses
– Requires only 20-µF Ceramic Output Capacitor
– Buffered Low Noise 10-mA VREF Output
– Accuracy 20 mV for both VREF and VTT
– Supports High-Z in S3 and Soft-Off in S4/S5
– Thermal Shutdown
APPLICATIONS
• DDR/DDR2/DDR3/LPDDR3 Memory Power Supplies
• SSTL-2 SSTL-18 and HSTL Termination

Показывать
