TPS25200DRVT Купить - TI Контрольный чип источника питания

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

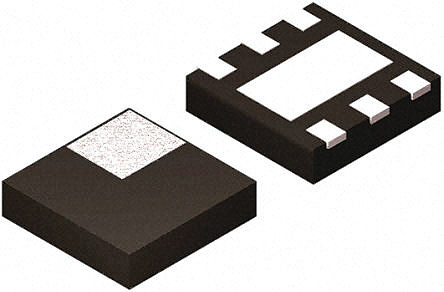

TPS25200DRVT

Texas Instruments TPS25200DRVT Intelligent Power Switch, USB Power Switch, 2.5A, 2.5 → 6.5V, 6Pin, SON

Наличие: 1,073 шт.

Адрес доставки:

Цена: ₽ 170.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC534250

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS25200DRVT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS25200DRVT
Производитель	TI
ЧипСити Номер продукта	CC534250
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	WSON-6
Напряжение Питания (DC)	2.50V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	2.5 A
Количество Стежков	6 Position
Выходной ток (Макс)	2.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±6 %
Напряжение питания (Макс)	6.5 V
Напряжение питания (мин)	2.5 V
Входное напряжение	2.5V ~ 6.5V
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS25200DRVT описание продукта

The TPS25200DRVT is a 6.5V eFuse with precision current limit and overvoltage clamp. The device provides robust protection for load and source during overvoltage and over-current events. The TPS25200 is an intelligent protected load switch with VIN tolerant to 20V. In the event that an incorrect voltage is applied at IN, the output will clamp to 5.4V to protect the load. If the voltage at IN exceeds 7.6V, the device disconnects the load to prevent damage to the device and/or load. The TPS25200 has an internal 60mR power switch and is intended for protecting source, device and load under a variety of abnormal conditions. The device provides up to 2.5A of continuous load current. Current limit is programmable from 85mA to 2.9A with a single resistor to ground. During overload events output current is limited to the level set by RILIM. If a persistent overload occurs the device will eventually go into thermal shutoff to prevent damage to the TPS25200.
Input withstands up to 20V
7.6V Input overvoltage shutoff
5.25 to 5.55V Fixed over voltage clamp
0.6µs Overvoltage lockout response
3.5µs Short-circuit response
Integrated 60mR high-side MOSFET
Up to 2.5A continuous load current
±6% Current-limit accuracy at 2.9A
Reverse current blocking while disabled
Built-in soft start
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
