TPS2375D Купить - TI Чип управления батареи

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

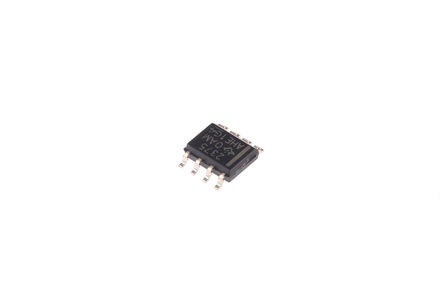

TPS2375D

Power Over Ethernet PD Controller 0V 57V 13W 8Pin SOIC

Наличие: 984 шт.

Адрес доставки: Москва

Цена: ₽ 388.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8224367

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS2375D характеристики

Атрибут	Значение атрибута
Номенклатура	TPS2375D
Производитель	TI
ЧипСити Номер продукта	CC8224367
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	48.0 V
Входное Напряжение (DC)	57.0 V
Выходное Напряжение	400 mV
Выходной Ток	2 mA
Ток Питания	240 µA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Максимальное входное напряжение	57 V
Входное напряжение (мин)	0 V
Максимальная входная мощность	13 W
Максимальная входная мощность	12.95 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	0V ~ 57V
Входное напряжение	57 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS2375D описание продукта

The TPS2375D is an IEEE 802.3af PoE Powered Device Controller features 100V ratings and a true open-drain, power-good function. In addition to the basic functions of detection, classification and under-voltage lockout (UVLO), this controller includes an adjustable inrush limiting feature. It has 802.3af compliant UVLO limits and incorporates a voltage offset of 1.5V between its limits and the IEEE 802.3af specifications to accommodate the required input diode bridges used to make the PD polarity insensitive. The PD input is typically an RJ-45 (8-pin) connector, referred to as the power interface (PI). PD input requirements differ from PSE output requirements to account for voltage drops in the cable and margin. The specification uses a cable resistance of 20R to derive the voltage limits at the PD from the PSE output requirements.
Integrated 0.58R, 100V low-side switch
15kV System level ESD capable
Supports use of low-cost silicon rectifiers
Programmable inrush current control
Fixed 450mA current limit
Fixed and adjustable UVLO options
Open-drain, power-good reporting
Over-temperature protection
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
