TPIC6B595DW Купить - TI Регистр сдвига

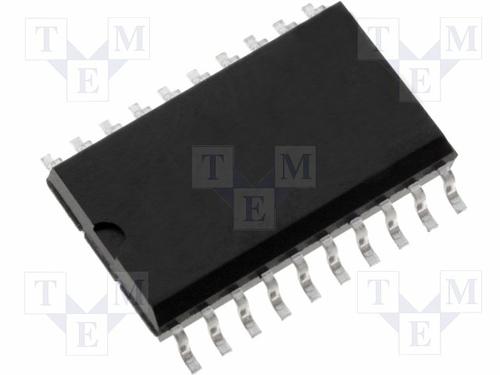

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPIC6B595DW

IC: peripheral circuit; 8Bit, shift register; SMD; SO20-W; 90ns; 5Ω

Наличие: 789 шт.

Адрес доставки: Москва

Цена: ₽ 549.51

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10953133

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPIC6B595DW характеристики

Атрибут	Значение атрибута
Номенклатура	TPIC6B595DW
Производитель	TI
ЧипСити Номер продукта	CC10953133
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Частота	5 kHz
Напряжение Питания (DC)	4.50V (min)
Номинальная Мощность	1389 mW
Количество Выходных Интерфейсов	9 Output
Выходное Напряжение	≤50.0 V
Выходной Ток	500 mA
Ток Питания	20.0 µA
Количество Цепей	1 Circuit
Количество Стежков	20 Position
Количество Битов	8 Bit
Рассеяние Мощности	1.39 W
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Ширина	7.52 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPIC6B595DW описание продукта

The TPIC6B595DW is a 8-bit Shift Register designed for use in systems that require relatively high load power. The device contains a built-in voltage clamp on the outputs for inductive transient protection. Power driver applications include relays, solenoids and other medium current or high-voltage loads. This device contains an 8-bit serial-in, parallel-out shift register that feeds an 8-bit D-type storage register. Data transfers through the shift and storage registers on the rising edge of the shift-register clock (SRCK) and the register clock (RCK), respectively. The storage register transfers data to the output buffer when shift-register clear (SRCLR\\) is high. When SRCLR\ is low, the input shift register is cleared. When output enable (G\\) is held high, all data in the output buffers is held low and all drain outputs are off. When G\ is held low, data from the storage register is transparent to the output buffers.
Eight power DMOS transistor outputs of 150mA continuous current
Can be Cascadable
Low power consumption
5R Typical low rDS(on)
30mJ Avalanche energy
50V Output clamp voltage
Green product and no Sb/Br
