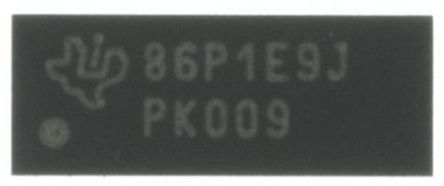

TPD8S009DSMR

ESD Suppressor Diode Array Uni-Dir 5.5V 15Pin WSON T/R

Наличие: 95 шт.

Адрес доставки: Москва

Цена: ₽ 51.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6588258

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD8S009DSMR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD8S009DSMR
Производитель	TI
ЧипСити Номер продукта	CC6588258
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	15 Pin
Корпус/Пакет	SMD-15
Напряжение Питания (DC)	-300 mV (min)
Рабочее Напряжение	5.5 V
Ёмкость	0.8 pF
Пробивное Напряжение	9 V
Количество Каналов	8 Channel
Количество Стежков	15 Position
Рассеяние Мощности	25 W
Зажимное напряжение	20 V
Испытательный ток	1 mA
Пиковая импульсная мощность	25 W
Минимальное напряжение пробоя	9 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Длина	6.6 mm
Ширина	2.6 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPD8S009DSMR описание продукта

The TPD8S009DSMR is an 8-channel ESD Protection TVS Diode Array for HDMI/DisplayPort. It is rated to dissipate contact ESD strikes at the maximum level specified in the IEC 61000-4-2 international standard (level 4), with ±8kV contact discharge ESD protection. The low capacitance (0.8pF) of this device, coupled with the excellent matching between differential signal pairs enables this device to provide transient voltage suppression circuit protection for high-speed differential data rates (3dB bandwidth >4GHz).
IEC 61000-4-2 level 4 ESD protection ±8kV contact discharge
IEC 61000-4-5 Surge protection 2.5A (8/20µs)
10nA Low leakage current
Supports high-speed differential data rates (3dB bandwidth >4GHz)
-40 to 85°C Operating temperature range
