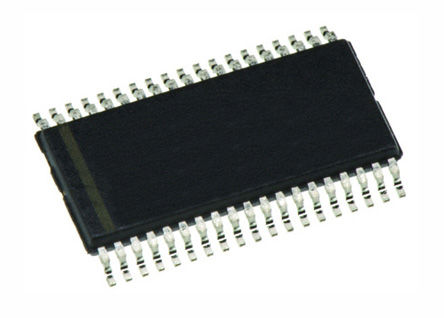

TPD12S521DBTR

HDMI Transmitter Port Protection and Interface Device 38-TSSOP -40℃ to 85℃

Наличие: 11,961 шт.

Адрес доставки: Москва

Цена: ₽ 11.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC887844

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD12S521DBTR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD12S521DBTR
Производитель	TI
ЧипСити Номер продукта	CC887844
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	38 Pin
Корпус/Пакет	TSSOP-38
Напряжение Питания (DC)	1.00V (min)
Ёмкость	800 fF
Ток Питания	110 µA
Количество Каналов	12 Channel
Количество Стежков	38 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1 V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1.15 mm
Вес	0.0019840131576 kg
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

TPD12S521DBTR описание продукта

The TPD12S521DBTR is a HDMI Transmitter Port Protection and Interface Device, single-chip electro-static discharge (ESD) circuit protection device for the high-definition multimedia interface (HDMI) transmitter port. While providing ESD protection with transient voltage suppression (TVS) diodes, the TVS protection adds little or no additional glitch in the high-speed differential signals. The high-speed transition minimized differential signalling (TMDS) ESD protection lines add only 0.8-pF capacitance. The low-speed control lines offer voltage-level shifting to eliminate the need for an external voltage level-shifter IC. The control line TVS diodes add 3.5pF capacitance to the control lines. The 38-pin DBT package offers a seamless layout routing option to eliminate the routing glitch for the differential signal pairs. The DBT package pitch (0.5mm) matches with the HDMI connector pitch. In addition, the pin mapping follows the same order as the HDMI connector pin mapping.
IEC 61000-4-2 Level 4 ESD protection, ±8kV contact discharge on external lines
Single-chip ESD solution for HDMI driver
On-chip current regulator with 55mA current output
Supports all HDMI 1.3 and HDMI 1.4 data rates (-3dB frequency >3GHz)
0.8pF Capacitance for high speed TMDS lines
0.05pF Matching capacitance between differential signal pair
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
