TPD12S520DBTR Купить - TI Чип интерфейса

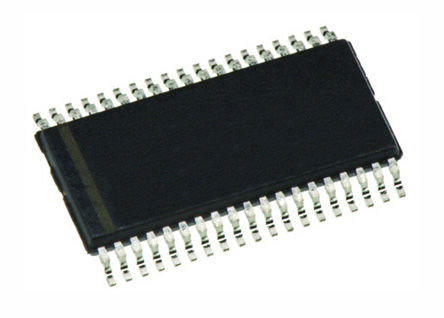

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPD12S520DBTR

HDMI Receiver Port Protection and Interface Device 38-TSSOP -40℃ to 85℃

Наличие: 8,006 шт.

Адрес доставки: Москва

Цена: ₽ 10.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3228696

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPD12S520DBTR характеристики

Атрибут	Значение атрибута
Номенклатура	TPD12S520DBTR
Производитель	TI
ЧипСити Номер продукта	CC3228696
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	38 Pin
Корпус/Пакет	TSSOP-38
Напряжение Питания (DC)	5.00V (min)
Рабочее Напряжение	5.5 V
Ёмкость	900 fF
Количество Каналов	12 Channel
Количество Стежков	38 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	5 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	5 V
Длина	9.7 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPD12S520DBTR описание продукта

The TPD12S520DBTR is a HDMI Receiver Port Protection and Interface Device. It is a single-chip electrostatic discharge (ESD) circuit protection device for the high-definition multimedia interface (HDMI) receiver port. While providing ESD protection with transient voltage suppression (TVS) diodes, the TVS protection adds little or no additional glitch in the high-speed differential signals. The high-speed transition minimized differential signalling (TMDS) ESD protection lines add only 0.8pF capacitance. The low-speed control lines offer voltage-level shifting to eliminate the need for an external voltage level-shifter IC. The device offers a seamless layout routing option to eliminate the routing glitch for the differential signal pairs. The HDMI receiver port protection and interface device is designed specifically for HDMI receiver-interface protection.
Single-chip ESD solution for HDMI driver
12-channel ESD Protection diodes
Supports All HDMI 1.3 and HDMI 1.4 data rates (-3dB frequency >3GHz)
0.05pF Matching capacitance between the differential signal pair
Provides seamless layout option with HDMI connector
Back drive protection
-40 to 85°C Operating temperature range
