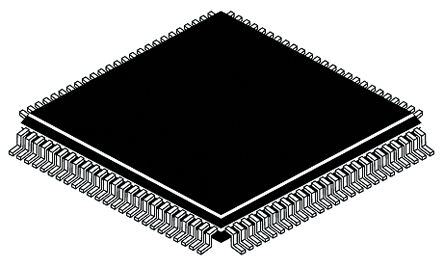

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TMS320F2806PZA

DSP Fixed-Point 32Bit 100MHz 100MIPS 100Pin LQFP

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 368.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6600073

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TMS320F2806PZA характеристики

Атрибут	Значение атрибута
Номенклатура	TMS320F2806PZA
Производитель	TI
ЧипСити Номер продукта	CC6600073
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	LQFP-100
Частота	100 MHz
Количество Стежков	100 Position
Тактовая Частота	100 MHz
Размер ОЗУ	10K x 16
Размер Флэш-памяти	64 KB
Количество I/O Выводов	35 IO
Количество УАПП	2 UART
Количество АЦП	1 ADC
Количество входов и выходов	35 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	1.89 V
Напряжение питания (мин)	1.71 V
Длина	14 mm
Ширина	14 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	3A991.a.2
	Показывать Просмотр аналоги замена

TMS320F2806PZA описание продукта

Introduction
The TMS320F2809, TMS320F2808, TMS320F2806, TMS320F2802, TMS320F2801, TMS320F28015, TMS320F28016, TMS320C2802, and TMS320C2801, devices, members of the TMS320C28x™ DSP generation, are highly integrated, high-performance solutions for demanding control applications.
Features
• High-Performance Static CMOS Technology
– 100 MHz (10-ns Cycle Time)
– 60 MHz (16.67-ns Cycle Time)
– Low-Power (1.8-V Core, 3.3-V I/O) Design
• JTAG Boundary Scan Support(1)
• High-Performance 32-Bit CPU (TMS320C28x)
– 16 x 16 and 32 x 32 MAC Operations
– 16 x 16 Dual MAC
– Harvard Bus Architecture
– Atomic Operations
– Fast Interrupt Response and Processing
– Unified Memory Programming Model
– Code-Efficient (in C/C++ and Assembly)
• On-Chip Memory
– F2809: 128K X 16 Flash, 18K X 16 SARAM
F2808: 64K X 16 Flash, 18K X 16 SARAM
F2806: 32K X 16 Flash, 10K X 16 SARAM
F2802: 32K X 16 Flash, 6K X 16 SARAM
F2801: 16K X 16 Flash, 6K X 16 SARAM
F2801x: 16K X 16 Flash, 6K X 16 SARAM
– 1K x 16 OTP ROM (Flash Devices Only)
– C2802: 32K X 16 ROM, 6K X 16 SARAM
C2801: 16K X 16 ROM, 6K X 16 SARAM
• Boot ROM (4K x 16)
– With Software Boot Modes (via SCI, SPI, CAN, I2C, and Parallel I/O)
– Standard Math Tables
• Clock and System Control
– Dynamic PLL Ratio Changes Supported
– On-Chip Oscillator
– Watchdog Timer Module
• Any GPIO A Pin Can Be Connected to One of the Three External Core Interrupts
• Peripheral Interrupt Expansion (PIE) Block That Supports All 43 Peripheral Interrupts
• 128-Bit Security Key/Lock
– Protects Flash/OTP/L0/L1 Blocks
– Prevents Firmware Reverse Engineering
• Three 32-Bit CPU Timers
• Enhanced Control Peripherals
– Up to 16 PWM Outputs
– Up to 6 HRPWM Outputs With 150 ps MEP Resolution
– Up to Four Capture Inputs
– Up to Two Quadrature Encoder Interfaces
– Up to Six 32-bit/Six 16-bit Timers
• Serial Port Peripherals
– Up to 4 SPI Modules
– Up to 2 SCI (UART) Modules
– Up to 2 CAN Modules
– One Inter-Integrated-Circuit (I2C) Bus
• 12-Bit ADC, 16 Channels
– 2 x 8 Channel Input Multiplexer
– Two Sample-and-Hold
– Single/Simultaneous Conversions
– Fast Conversion Rate:
80 ns - 12.5 MSPS (F2809 only)
160 ns - 6.25 MSPS (280x)
267 ns - 3.75 MSPS (F2801x)
– Internal or External Reference

Показывать

TMS320F2806PZA Даташит PDF

140 страницы, 1251 КБ
