TMS320F28069PNT Купить - TI Микроконтроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

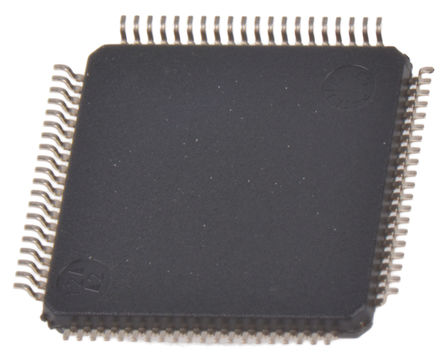

TMS320F28069PNT

TEXAS INSTRUMENTS TMS320F28069PNT 32Bit Microcontroller, Piccolo, C2000, 90MHz, 256KB, 100KB, 80Pins, LQFP

Наличие: 3,141 шт.

Адрес доставки: Москва

Цена: ₽ 2,005.09

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2238757

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TMS320F28069PNT характеристики

Атрибут	Значение атрибута
Номенклатура	TMS320F28069PNT
Производитель	TI
ЧипСити Номер продукта	CC2238757
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	LQFP-80
Частота	90 MHz
Напряжение Питания (DC)	2.97V (min)
Количество Стежков	80 Position
Тактовая Частота	90.0 MHz
Размер ОЗУ	100 KB
Количество Битов	32 Bit
Размер Флэш-памяти	128 KB
Количество УАПП	2 UART
Количество АЦП	1 ADC
Количество входов и выходов	40 Input IO
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	3 DAC
Напряжение питания (Макс)	3.63 V
Напряжение питания (мин)	2.97 V
Длина	12.2 mm
Ширина	12.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TMS320F28069PNT описание продукта

The TMS320F28069PNT is a 32-bit Piccolo Microcontrollers provides the power of the C28x core and CLA coupled with highly integrated control peripherals in low pin-count devices. This family is code-compatible with previous C28x-based code and also provides a high level of analog integration. An internal voltage regulator allows for single-rail operation. Enhancements have been made to the high-resolution pulse width modulator (HRPWM) module to allow for dual-edge control (frequency modulation). Analog comparators with internal 10-bit references have been added and can be routed directly to control the ePWM outputs. The ADC converts from 0 to 3.3V fixed full-scale range and supports ratio-metric VREFHI/VREFLO references. The ADC interface has been optimized for low overhead and latency.
High-efficiency 32-bit CPU ( TMS320C28x™)
16 x 16 and 32 x 32 MAC operations
16 x 16 Dual MAC
Harvard bus architecture
Atomic operations
Fast interrupt response and processing
Unified memory programming model
Code-efficient (in C/C++ and assembly)
Floating-point unit (FPU)
Viterbi, complex math, CRC unit (VCU)
6-channel direct memory access (DMA)
No power sequencing requirement
Integrated power-on and brown-out resets
Endianness - little endian
JTAG boundary scan support
Two internal zero-pin oscillators
On-chip crystal Oscillator/External clock input
Watchdog timer module
Missing clock detection circuitry
Peripheral interrupt expansion (PIE) block that supports all peripheral interrupts

Показывать

TMS320F28069PNT Даташит PDF

1 страницы, 55 КБ

05/30/2012

просматривать

TMS320F28069PNT Справочное руководство пользователя

177 страницы, 2055 КБ

07/02/2016

просматривать

TMS320F28069PNT Другие Даташит

56 страницы, 1926 КБ

просматривать

TMS320F28069PNT Файл уведомления

5 страницы, 258 КБ

06/17/2016

просматривать
