TMDS141RHAR Купить - TI Чип интерфейса

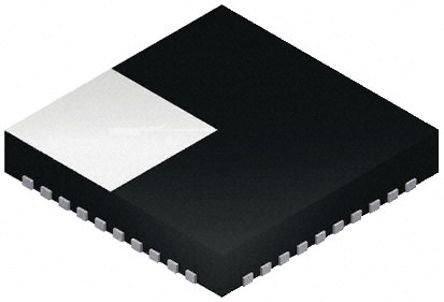

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TMDS141RHAR

HDMI Hider 497mW I2C Interface 40Pin VQFN EP T/R

Наличие: 10,599 шт.

Адрес доставки: Москва

Цена: ₽ 126.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC12356030

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TMDS141RHAR характеристики

Атрибут	Значение атрибута
Номенклатура	TMDS141RHAR
Производитель	TI
ЧипСити Номер продукта	CC12356030
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	VQFN-40
Напряжение Питания (DC)	3.00V (min)
Ток Питания	130 mA
Количество Каналов	4 Channel
Количество Стежков	40 Position
Рассеяние Мощности	497 mW
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	6.15 mm
Ширина	6.15 mm
Высота	0.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TMDS141RHAR описание продукта

The TMDS141RHAR is a HDMI Hider designed to accommodate a 1m HDMI cable between a HDMI connector and a receiver. The internal cable causes signal distortion to high-speed TMDS signals, as well as increasing capacitance to the DDC channel. Each TMDS141 contains four TMDS repeaters to transmit digital content with signaling rates of up to 2.25Gbps and an I²C repeater to link extended display identification data (EDID) reading and high-bandwidth digital content protection (HDCP) key exchange under I²C standard mode operations. The device includes four TMDS compliant differential receivers with 50R termination resistors and 3.3V termination voltage integrated at each receiver input pin. External terminations are not required. A built-in frequency response equalization circuit, 8dB at 825MHz, compensates inter-symbol interference (ISI) losses from a 5m or longer input cable link. The device also includes four TMDS compliant differential drivers.
Supports 2.25Gbps signalling rate for up to 1080p resolutions
Supporting 36-bits per pixel for colour depth of 12-bits per colour
Compatible with HDMI 1.3a
Integrated receiver termination
8dB Equalizer compensates losses from 5m or longer HDMI cables
Selectable output de-emphasis supports 1m HDMI transmission
I²C Repeater isolates BUS capacitance at both ends
High impedance outputs when disabled
TMDS inputs hBM ESD protection exceeds 6kV
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
