TLV1117CDCYR Купить - TI Чип стабилизации напряжения

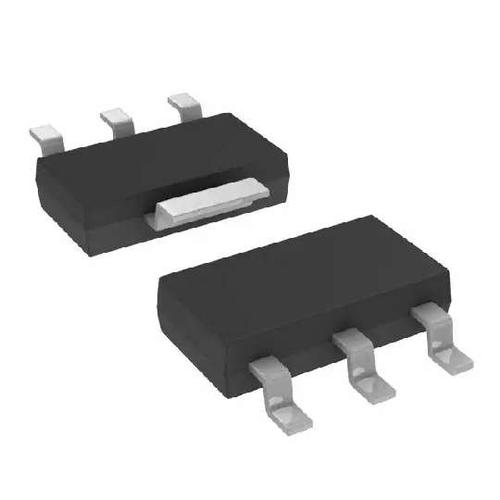

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLV1117CDCYR

Standard Voltage Regulator Single Output LDO, 800mA, Fixed and Adj., Internal Current limit, Thermal Overload Protection LDO Regulator Pos 1.25V to 13.7V 0.8A 4Pin(3+Tab) SOT-223 T/R

Наличие: 998 шт.

Адрес доставки:

Цена: ₽ 38.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC8080400

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLV1117CDCYR характеристики

Атрибут	Значение атрибута
Номенклатура	TLV1117CDCYR
Производитель	TI
ЧипСити Номер продукта	CC8080400
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-223-4
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	15.0V (max)
Выходное Напряжение	1.25V ~ 13.7V
Выходной Ток	800 mA
Количество Стежков	3 Position
Ток Покоя	5 mA
Тип Выходной Ёмкости	Tantalum
Напряжение Отпадания	1.2 V
Количество Регулируемых Выходов	1 Output
Максимальное входное напряжение	15 V
Входное напряжение (мин)	2.7 V
Выходное напряжение (Макс)	13.7 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	0.8 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	2.5 %
Напряжение питания (мин)	2.7 V
Входное напряжение	2.7V ~ 15V
Высота	1.7 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/06/27
	Показывать Просмотр аналоги замена

TLV1117CDCYR описание продукта

The TLV1117CDCYR is a positive low-dropout Voltage Regulator designed to provide up to 800mA of output current. All internal circuitry is designed to operate down to 1V input-to-output differential. Dropout voltage is specified at a maximum of 1.3V at 800mA, decreasing at lower load currents. The device is designed to be stable with tantalum and aluminum electrolytic output capacitors having an ESR between 0.2 and 10R. Unlike PNP-type regulators, in which up to 10% of the output current is wasted as quiescent current, the quiescent current of the device flows into the load, increasing efficiency. The device is characterized for operation over the virtual junction temperature range of 0 to 125°C.
Specified dropout voltage at multiple current levels
0.2% Maximum line regulation
0.4% Maximum load regulation
Green product and no Sb/Br

Показывать

TLV1117CDCYR Даташит PDF

38 страницы, 1547 КБ

10/27/2015
