TLE4253E Купить - Infineon LED привод

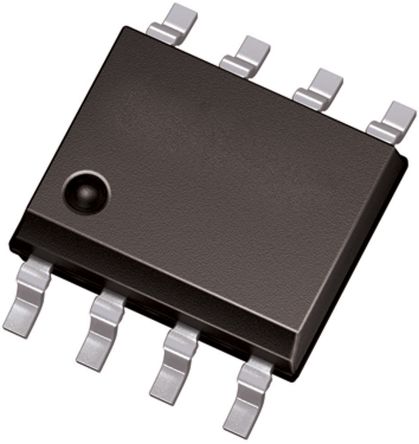

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLE4253E

Infineon

LDO Regulator Pos 2V to 45V 0.25A 8Pin DSO EP T/R

Наличие: 4,275 шт.

Адрес доставки: Москва

Цена: ₽ 75.14

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC113326786

Категория продукта:

LED привод

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLE4253E характеристики

Атрибут	Значение атрибута
Номенклатура	TLE4253E
Производитель	Infineon
ЧипСити Номер продукта	CC113326786
Категория продукта	LED привод
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PG-DSO-8
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	2V ~ 45V
Выходной Ток	0.25 A
Ток Покоя	0.12 mA
Напряжение Отпадания	280 mV
Максимальное входное напряжение	40 V
Входное напряжение (мин)	3.5 V
Выходной ток (Макс)	0.25 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.5 %
Входное напряжение	3.5V ~ 40V
Длина	4.9 mm
Ширина	3.9 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 150℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	PB free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLE4253E описание продукта

Functional Description
The TLE4253 is a monolithic integrated low-dropout voltage tracking regulator in small PG-DSO-8 packages. The exposed pad (EP) package variant PG-DSO-8 exposed pad offers extremely low thermal resistance. The IC is designed to supply off-board systems, e. g. sensors in engine management systems under the severe conditions of automotive applications. Therefore, the IC is equipped with additional protection functions against reverse polarity and short circuit to GND and battery.
With supply voltages up to 40 V, the output voltage follows a reference voltage applied at the adjust input with high accuracy. The reference voltage applied directly to the adjust input or by an e. g. external resistor divider can be 2.0 V at minimum.
The output is able to drive loads up to 250 mA at minimum while the device follows the e. g. 5 V output of a main voltage regulator acting as reference with high accuracy.
The TLE4253 tracker can be set into shutdown mode in order to reduce the quiescent current to an extremly low value. This makes the IC suitable to low power battery applications.
Features
• Tight output tracking tolerance to reference
• Output voltage adjust down to 2.0 V
• Stable with ceramic output capacitor
• Flexibility of output voltage adjust higher or lower than reference, proportional to the reference voltage
• 250 mA output current capability
• Low dropout voltage
• Combined tracking / enable input
• Very low current consumption in OFF mode
• PG-DSO-8 packages with lowest thermal resistance
• Wide input voltage range -42 V ≤ VI ≤ 45 V
• Wide temperature range: -40 °C ≤ Tj ≤ 150 °C
• Output protected against short circuit to GND and battery
• Overtemperature protection
• Reverse polarity proof
• Suitable for use in automotive electronics
• Green Product (RoHS compliant)
• AEC Qualified
