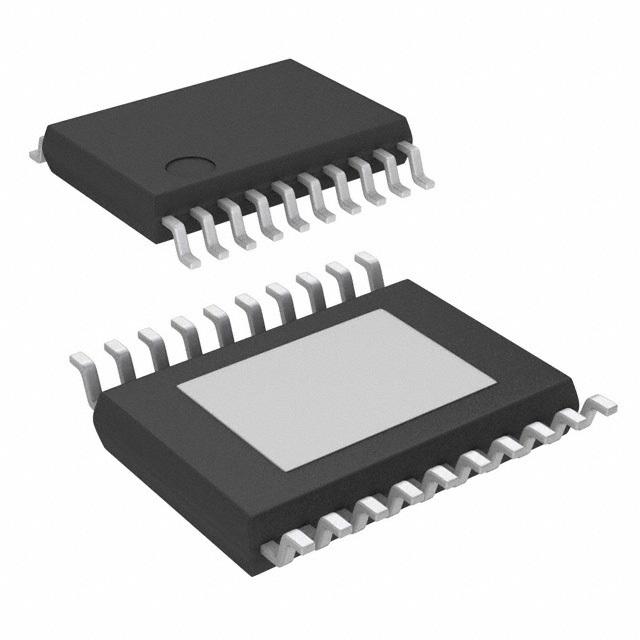

TLC5971PWPR

12Channel, 16Bit ES-PWM RGB LED Driver with 3.3V Linear Regulator 20-HTSSOP -40℃ to 85℃

Наличие: 1,136 шт.

Адрес доставки: Москва

Цена: ₽ 239.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC16737796

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC5971PWPR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC5971PWPR
Производитель	TI
ЧипСити Номер продукта	CC16737796
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HTSSOP-20
Частота	10 MHz
Количество Выходных Интерфейсов	12 Output
Выходное Напряжение	17 V
Выходной Ток	60 mA
Ток Питания	36000 mA
Количество Стежков	20 Position
Рассеяние Мощности	3121 W
Частота Переключения	12 MHz
Максимальное входное напряжение	17 V
Входное напряжение (мин)	6 V
Выходное напряжение (Макс)	17 V
Выходной ток (Макс)	60 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3121 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLC5971PWPR описание продукта

The TLC5971PWPR is a 12-channel, Constant-current Sink Driver, each output channel has individually adjustable currents with 65536 PWM greyscale (GS) steps. Also, each colour group can be controlled by 128 constant-current sink steps with the global brightness control (BC) function. GS control and BC are accessible via a two-wire signal interface. The maximum current value for each channel is set by a single external resistor. All constant-current outputs are turned off when the IC is in an over-temperature condition.
12 Constant-current Sink Output Channels
16-bit (65536 steps) Greyscale (GS) Control with Enhanced Spectrum PWM
7-bit (128 steps) for Each Colour Group Global Brightness Control (BC)
3 to 5.5V Direct Power Supply
Up to 17V LED Supply Voltage
±1% (Typical) Channel-to-channel and ±1% (Typical)Device-to-device, Constant-current Accuracy
20MHz Data Transfer Rate
3.3V Linear Voltage Regulator
Auto Display Repeat Function
Display Timing Reset Function
Internal/External Selectable GS Clock
Thermal Shutdown (TSD) with Auto Restart
Unlimited Device Cascading
Green Product, No Sb/Br
ESD sensitive device, take proper precaution while handling the device, ESD damage can range from subtle performance degradation to complete device failure.
