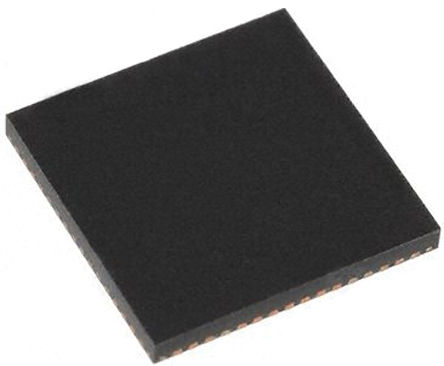

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MSP430F5528IRGCT

16Bit Ultra-Low-Power Microcontroller, 128KB Flash, 8KB RAM, USB, 12Bit ADC, 2 USCIs, 32Bit HW MPY 64-VQFN -40℃ to 85℃

Наличие: 78 шт.

Адрес доставки: Москва

Цена: ₽ 631.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC15303463

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MSP430F5528IRGCT характеристики

Атрибут	Значение атрибута
Номенклатура	MSP430F5528IRGCT
Производитель	TI
ЧипСити Номер продукта	CC15303463
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	VQFN-64
Частота	25 MHz
Напряжение Питания (DC)	1.80V (min)
Количество Стежков	64 Position
Тактовая Частота	25.0 MHz
Размер ОЗУ	10 KB
Количество Битов	16 Bit
Размер Флэш-памяти	128 KB
Количество УАПП	2 UART
Количество АЦП	1 ADC
Размер памяти Ферроэлектрического ОЗУ	0 B
Количество входов и выходов	47 Input IO
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	1.8 V
Длина	9.15 mm
Ширина	9.15 mm
Высота	0.92 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

MSP430F5528IRGCT описание продукта

The MSP430F5528IRGCT is a 16-bit ultra-low-power Mixed-signal Microcontroller features a powerful 16-bit RISC MSP430 CPU, 16-bit registers and constant generators that contribute to maximum code efficiency. The architecture combined with five low-power modes, is optimized to achieve extended battery life. The digitally controlled oscillator (DCO) allows wake-up from low-power modes to active mode in less than 3.5µs (typical). The device configurations with four 16-bit timer, 12-bit A/D converter, two universal serial communication interfaces (USCI), three-channel internal DMA, a 8-channel comparator, a 32-bit hardware multiplier and 47 general-purpose I/O pins. This device operates at a maximum frequency of 25MHz.
16-bit RISC architecture, extended memory, up to 25MHz system clock
Fully integrated LDO with programmable regulated core supply voltage
Supply voltage supervision, monitoring and brownout
FLL Control loop for frequency stabilization
Low-power low-frequency internal clock source (VLO)
Low-frequency trimmed internal reference source (REFO)
32kHz Watch crystals (XT1)
High-frequency crystals up to 32MHz (XT2)
16-bit Timer TA0, Timer_A with five Capture/Compare registers
16-bit Timer TA1, Timer_A with three Capture/Compare registers
16-bit Timer TA2, Timer_A with three Capture/Compare registers
16-bit Timer TB0, Timer_B with seven Capture/Compare shadow registers
Enhanced UART supports auto-baudrate detection
IrDA Encoder and decoder
Synchronous SPI
Full-speed USB - integrated USB-PHY, 3.3V and 1.8V USB power system, USB-PLL, 8 I/O endpoints
12-bit ADC with internal shared reference, sample-and-hold and autoscan feature
Serial on-board programming
No external programming voltage needed
Basic timer with RTC

Показывать

MSP430F5528IRGCT Даташит PDF

128 страницы, 2379 КБ

03/08/2017
