TLC59281DBQR Купить - TI Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

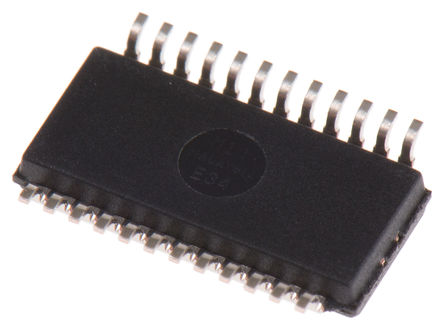

TLC59281DBQR

16Channel, Constant-Current LED Driver without LED Open Detection 24-SSOP -40℃ to 85℃

Наличие: 2,126 шт.

Адрес доставки: Москва

Цена: ₽ 43.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11103200

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC59281DBQR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC59281DBQR
Производитель	TI
ЧипСити Номер продукта	CC11103200
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SSOP-24
Частота	35 MHz
Количество Выходных Интерфейсов	16 Output
Выходное Напряжение	17 V
Выходной Ток	35 mA
Ток Питания	40000 mA
Количество Стежков	24 Position
Рассеяние Мощности	1782 W
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	17 V
Выходной ток (Макс)	35 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1782 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TLC59281DBQR описание продукта

The TLC59281DBQR is a 16-channel Constant Current LED Sink Driver without LED open detection. Each channel can be turned on/off by writing serial data to an internal register. The constant-current value of all 16 channels is set by a single external resistor. The constant-current values are determined by an external resistor (RIREF) placed between IREF and GND. When BLANK is low, the corresponding output is turned on if the data in the on/off control data latch are "1" and remains off if the data are "0". When BLANK is high, all outputs are forced off. The TLC59281 has an on/off control data shift register and data latch. Both the on/off control shift register and latch are 16 bits long and are used to turn the constant-current drivers on and off. The on/off data are latched into the data latch by a rising edge of LAT after the data are written into the on/off control shift register by SIN and SCLK.
16 channels, constant-current sink output with on/off control
High-speed constant-current switching transient time (10ns)
Low on-time error
LED power-supply voltage up to 17V
±1% Constant-current accuracy
CMOS logic level I/O
35MHz Data transfer rate
20ns BLANK pulse width
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.

Показывать

TLC59281DBQR Даташит PDF

25 страницы, 965 КБ

12/30/2015

просматривать

TLC59281DBQR Даташит PDF

25 страницы, 972 КБ

10/09/2014

просматривать

TLC59281DBQR Даташит PDF

26 страницы, 1018 КБ

04/14/2013

просматривать

TLC59281DBQR Даташит PDF

25 страницы, 969 КБ

08/16/2015

просматривать

TLC59281DBQR Даташит PDF

23 страницы, 653 КБ

просматривать

TLC59281DBQR Даташит PDF

19 страницы, 472 КБ

10/11/2013

просматривать

TLC59281DBQR Даташит PDF

24 страницы, 640 КБ

03/28/2012

просматривать

TLC59281DBQR Другие Даташит

15 страницы, 267 КБ

06/15/2009

просматривать

TLC59281DBQR Другие Даташит

5 страницы, 239 КБ

01/13/2017

просматривать

TLC59281DBQR Файл уведомления

7 страницы, 292 КБ

09/20/2016

просматривать
