TLC5927IPWPR Купить - TI Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

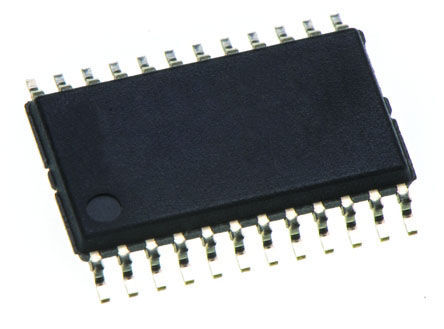

TLC5927IPWPR

TEXAS INSTRUMENTS TLC5927IPWPR Led Driver, 16Outputs, Linear, 3V-5.5V in, 30MHz switch, 17V/120mA out, HTSSOP-24

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 68.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC23474733

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC5927IPWPR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC5927IPWPR
Производитель	TI
ЧипСити Номер продукта	CC23474733
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	HTSSOP-24
Частота	30 MHz
Количество Выходных Интерфейсов	16 Output
Выходное Напряжение	17 V
Выходной Ток	120 mA
Ток Питания	20000 mA
Количество Стежков	24 Position
Рассеяние Мощности	2900 W
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	20 V
Выходной ток (Макс)	120 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2900 mW
Напряжение питания	3V ~ 5.5V
Длина	7.8 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLC5927IPWPR описание продукта

The TLC5927IPWPR is a 16-channel constant-current LED Sink Driver for LED displays with open-load, shorted-load, over-temperature detection and constant-current control. It contains a 16-bit shift register and data latches, which convert serial input data into parallel output format. At the TLC592x output stage, 16 regulated-current ports provide uniform and constant current for driving LEDs within a wide range of VF (forward voltage) variations. Used in systems designed for LED display applications (for example, LED panels), TLC592x provides great flexibility and device performance. Users can adjust the output current from 5 to 120mA through an external resistor, Rext, which gives flexibility in controlling the light intensity of LEDs. It is designed for up to 17V at the output port. The high clock frequency, 30MHz, also satisfies the system requirements of high-volume data transmission.
Output current adjusted by external resistor
Constant output current invariant to load voltage change
Open-load and shorted-load detection
256-Step programmable global current gain
Schmitt-trigger input
Thermal shutdown for over-temperature protection
Green product and no Sb/Br
