TLC5927IDBQR Купить - TI Драйвер LED

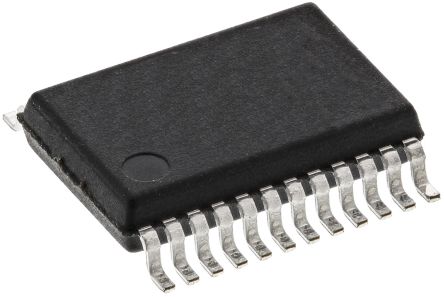

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC5927IDBQR

TEXAS INSTRUMENTS TLC5927IDBQR Led Driver, 16Outputs, Constant Current, 3V-5.5V in, 30MHz switch, 17V/120mA out, SSOP-24

Наличие: 1,144 шт.

Адрес доставки: Москва

Цена: ₽ 916.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC18925646

Категория продукта:

Драйвер LED

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TLC5927IDBQR характеристики

Атрибут	Значение атрибута
Номенклатура	TLC5927IDBQR
Производитель	TI
ЧипСити Номер продукта	CC18925646
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SSOP-24
Частота	30 MHz
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	17 V
Выходной Ток	120 mA
Ток Питания	20000 mA
Количество Стежков	24 Position
Рассеяние Мощности	1.6 W
Частота Переключения	30 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Выходное напряжение (Макс)	20 V
Выходной ток (Макс)	120 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1600 mW
Входное напряжение	3V ~ 5.5V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TLC5927IDBQR описание продукта

The TLC5927IDBQR is a 16-channel Constant Current LED Sink Driver designed for LED displays and LED lighting applications with open-load, shorted-load and over-temperature detection and constant-current control. The TLC5927 contains a 16-bit shift register and data latches, which convert serial input data into parallel output format. At the output stage, 16 regulated-current ports provide uniform and constant current for driving LEDs within a wide range of VF (forward voltage) variations. Used in systems designed for LED display applications (for example, LED panels), TLC5927 provides great flexibility and device performance. Users can adjust the output current from 5 to 120mA through an external resistor Rext, which gives flexibility in controlling the light intensity of LEDs. The TLC5927 is designed for up to 17V at the output port. The high clock frequency 30MHz also satisfies the system requirements of high-volume data transmission.
16 Constant-current output channels
Output current adjusted through single external resistor
Constant output current range (5 to 120mA)
Constant output current invariant to load voltage change
Open load and short load detection
256-step Programmable global current gain
Excellent output current accuracy
30MHz Clock frequency
Schmitt-trigger inputs
Thermal shutdown for over-temperature protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
