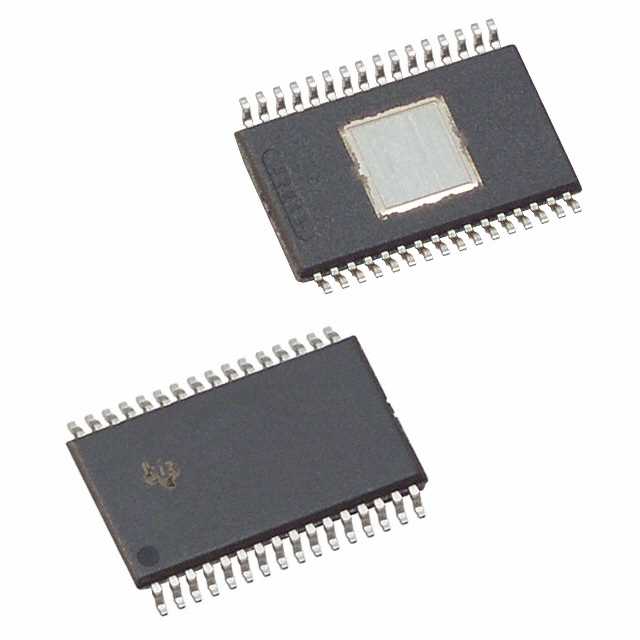

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TLC5921DAP

Led Driver, 16Outputs, Constant Current, 4.5V-5.5V in, 20MHz switch, 18V/90mA out, HTSSOP-32

Наличие: 218 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 113.17

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC28963496

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

TLC5921DAP характеристики

Атрибут	Значение атрибута
Номенклатура	TLC5921DAP
Производитель	TI
ЧипСити Номер продукта	CC28963496
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	HTSSOP-32
Частота	20 MHz
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	16 Output
Входное Напряжение (DC)	4.50V ~ 5.50V
Выходное Напряжение	17 V
Выходной Ток	90 mA
Ток Питания	50000 mA
Рассеяние Мощности	3900 W
Частота Переключения	20 MHz
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	4.5 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-20 ℃
Рассеиваемая Мощность (Макс)	3900 mW
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Длина	11 mm
Ширина	6.2 mm
Высота	1.15 mm
Рабочая Температура	-20℃ ~ 85℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

TLC5921DAP описание продукта

description
The TLC5921 is a current-sink constant current driver incorporating shift register and data latch. The current value at constant current output can be set by one external register. The device also incorporates thermal shutdown (TSD) circuitry which turns constant current output off when the junction temperature exceeds the limit, and LED open detection (LOD) circuitry to report the LED was disconnected.
Drive Capability and Output Counts
– 80 mA (Current Sink) x 16 Bits
Constant Current Output Range
– 1 to 80 mA (Current Value Setting for All Output Terminals Using External Resistor)
Constant Current Accuracy
– ±1% (Typ)
– ±4% (Max) (Maximum Error Between Bits, All Bits On)
Voltage Applied to Constant Current Output Terminal
– Minimum 0.6 V (Output Current 40 mA)
– Minimum 1 V (Output Current 80 mA)
Data Input
– Clock Synchronized 1 Bit Serial Input
Data Output
– Clock Synchronized 1 bit Serial Output (With Timing Selection)
Input/Output Signal Level. . . CMOS Level
Power Supply Voltage. . . 4.5 V to 5.5V
Maximum Output Voltage. . . 17 V (Max)
Data Transfer Rate. . . 20 MHz (Max)
Operating Free-Air Temperature Range –20°C to 85°C
Available in 32 Pin HTSSOP DAP Package (PD=3.9 W, TA = 25°C)
LOD Function. . . LED Open Detection (Error Signal Output at LED Disconnection)
TSD Function. . . Thermal Shutdown (Turn Output Off When Junction Temperature Exceeds Limit)
