TL16C754BPN Купить - TI Чип интерфейса UART

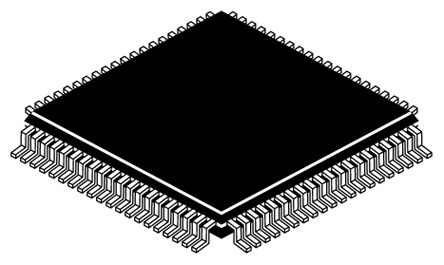

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL16C754BPN

TEXAS INSTRUMENTS TL16C754BPN UART Interface, 4Channel, 3Mbps, 2.7V, 5.5V, LQFP, 80Pins

Наличие: 891 шт.

Адрес доставки: Москва

Цена: ₽ 3,459.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC13923731

Категория продукта:

Чип интерфейса UART

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL16C754BPN характеристики

Атрибут	Значение атрибута
Номенклатура	TL16C754BPN
Производитель	TI
ЧипСити Номер продукта	CC13923731
Категория продукта	Чип интерфейса UART
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	LQFP-80
Частота	50.0 MHz
Напряжение Питания (DC)	2.70V (min)
Рабочее Напряжение	3.30V, 5.00V
Ток Питания	25 mA
Количество Каналов	4 Channel
Количество Стежков	80 Position
Скорость Передачи Данных	3.00 Mbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	12 mm
Ширина	12 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL16C754BPN описание продукта

The TL16C754BPN is a quad Universal Asynchronous Receiver/Transmitter (UART) with 64-byte FIFOs, automatic hardware/software flow control and data rates up to 3Mbps. The TL16C754B offers enhanced features. It has a transmission control register (TCR) that stores received FIFO threshold level to start/stop transmission during hardware and software flow control. With the FIFO RDY register, the software gets the status of TXRDY/RXRDY for all four ports in one access. On-chip status registers provide the user with error indications, operational status and modem interface control. System interrupts may be tailored to meet user requirements. An internal loopback capability allows onboard diagnostics. The UART transmits data sent to it from the peripheral 8-bit bus on the TX signal and receives characters on the RX signal. The UART has a 64-byte receive FIFO and transmit FIFO and can be programmed to interrupt at different trigger levels.
64-byte Transmit FIFO
64-byte Receive FIFO with error flags
Programmable receive FIFO trigger levels for software/hardware flow control
Software/hardware flow control
Programmable Xon/Xoff characters
Programmable Auto-RTS\ and Auto-CTS\
DMA signalling capability for both received and transmitted data
Software selectable baud rate generator
Prescaler provides additional divide-by-4 function
Programmable sleep mode
Even, odd or no-parity bit generation and detection
False start bit detection
Complete status reporting capabilities in both normal and Sleep mode
Line break detection and generation
Internal test and loopback capabilities
Fully prioritized interrupt system controls
Modem control functions (CTS\, RTS\, DSR\, DTR\, RI\ and CD\\)
Green product and no Sb/Br
