FDMF6823A Купить - ON Semiconductor

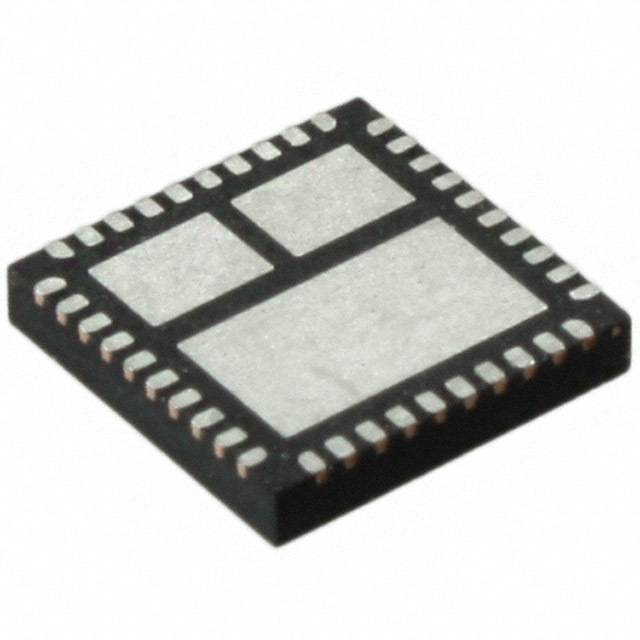

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FDMF6823A

ON Semiconductor

Driver 2Out High and Low Side Inv/Non-Inv 40Pin PQFN EP T/R

Наличие: 12,477 шт.

Адрес доставки: Москва

Цена: ₽ 525.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC49886696

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FDMF6823A характеристики

Атрибут	Значение атрибута
Номенклатура	FDMF6823A
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC49886696
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	PQFN-40
Количество Выходных Интерфейсов	2 Output
Количество Стежков	40 Position
Время падения (Макс)	15 ns
Время падения (Макс)	30 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	3 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FDMF6823A описание продукта

The XS™ DrMOS family is Fairchild’s next-generation, fully optimized, ultra-compact, integrated MOSFET plus driver power stage solution for high-current, high-frequency, synchronous buck DC-DC applications. The FDMF6823A integrates a driver IC, two power MOSFETs, and a bootstrap Schottky diode into a thermally enhanced, ultra-compact 6x6mm package.With an integrated approach, the complete switching power stage is optimized with regard to driver and MOSFET dynamic performance, system inductance, and power MOSFET R. XS™ DrMOS uses Fairchild"s high-performance PowerTrench® MOSFET technology, which dramatically reduces switch ringing, eliminating the need for snubber circuit in most buck converter applications.A driver IC with reduced dead times and propagation delays further enhances the performance. A thermal warning function warns of a potential over-temperature situation. The FDMF6823A also incorporates a Skip Mode (SMOD#) for improved light-load efficiency. The FDMF6823A also provides a 3-state 5V PWM input for compatibility with a wide range of PWM controllers.
Features
---
|
Over 93% Peak-Efficiency
High-Current Handling: 55A
High-Performance PQFN Copper-Clip Package
3-State 5V PWM Input Driver
Skip-Mode SMOD# (Low-Side Gate Turn Off) Input
Thermal Warning Flag for Over-Temperature Condition
Driver Output Disable Function (DISB# Pin)
Internal Pull-Up and Pull-Down for SMOD# and DISB# Inputs, Respectively
Fairchild PowerTrench® Technology MOSFETs for Clean Voltage Waveforms and Reduced Ringing
Fairchild SyncFET™ (Integrated Schottky Diode) Technology in Low-Side MOSFET
Integrated Bootstrap Schottky Diode
Adaptive Gate Drive Timing for Shoot-Through Protection
Under-Voltage Lockout (UVLO)
Optimized for Switching Frequencies up to 1MHz
Low-Profile SMD Package
Based on the Intel® 4.0 DrMOS Standard
Fairchild Green Packaging and RoHS Compliance

Показывать

FDMF6823A Даташит PDF

21 страницы, 936 КБ

просматривать

FDMF6823A Другие Даташит

21 страницы, 954 КБ

просматривать

FDMF6823A Другие Даташит

9 страницы, 686 КБ

07/22/2016

просматривать

FDMF6823A Другие Даташит

2 страницы, 134 КБ

10/24/2017

просматривать

FDMF6823A Другие Даташит

2 страницы, 141 КБ

08/17/2017

просматривать

FDMF6823A Чертежные схемы

2 страницы, 97 КБ

09/14/2016

просматривать

FDMF6823A Файл уведомления

6 страницы, 720 КБ

07/22/2016

просматривать
