SSM2141PZ Купить - ADI Усилитель звуковой частоты

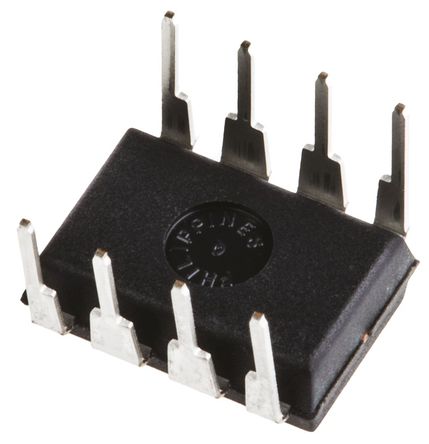

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SSM2141PZ

ADI

ANALOG DEVICES SSM2141PZ Audio Power Amplifier, AB, 1Channel, ± 6V to ± 18V, DIP, 8Pins

Наличие: 1,216 шт.

Адрес доставки: Москва

Цена: ₽ 358.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC606793

Категория продукта:

Усилитель звуковой частоты

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SSM2141PZ характеристики

Атрибут	Значение атрибута
Номенклатура	SSM2141PZ
Производитель	ADI
ЧипСити Номер продукта	CC606793
Категория продукта	Усилитель звуковой частоты
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	18.0 V
Рабочее Напряжение	6V ~ 18V
Ток Питания	2.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	80 dB
Ширина Ленты	3 MHz
Скорость Нарастания	9.50 V/μs
Входное Напряжение Смещения	25 µV
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	3 MHz
Gain Bandwidth	80 dB
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	18 V
Длина	9.27 mm
Ширина	7.24 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SSM2141PZ описание продукта

The SSM2141PZ is an Integrated Differential Line Receiver intended to receive balanced line inputs in audio applications requiring a high level of noise immunity and optimum common-mode rejection. The SSM2141 typically achieves 100dB of common mode rejection (CMR), whereas implementing an op amp with four off-the-shelf precision resistors will typically achieve only 40dB of CMR-inadequate for high-performance audio. The SSM2141 achieves low distortion performance by maintaining a large slew rate of 9.5V/µs and high open-loop gain. Distortion is less than 0.002% over the full audio bandwidth. This device comprises a fully integrated solution for equivalent transformer balancing of audio signals without the problems of distortion and EMI fields. Additional applications for the SSM2141 include summing signals, differential preamplifiers and 600R low distortion buffer amplifiers.
High common-mode rejection
Low distortion (0.001% typical)
Fast slew rate (9.5V/µs typical)
Wide bandwidth (3MHz typical)
Complements SSM2142 differential line driver
