SN74LVTH16244ADGGR Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

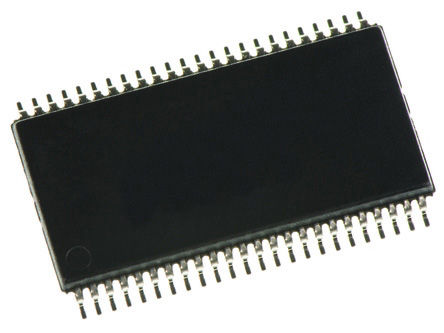

SN74LVTH16244ADGGR

3.3V ABT 16Bit Buffers/Drivers With 3-State Outputs 48-TSSOP -40℃ to 125℃

Наличие: 6,749 шт.

Адрес доставки: Москва

Цена: ₽ 97.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3976630

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVTH16244ADGGR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVTH16244ADGGR
Производитель	TI
ЧипСити Номер продукта	CC3976630
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TSSOP-48
Напряжение Питания (DC)	2.70V ~ 3.60V
Количество Выходных Интерфейсов	16 Output
Количество Каналов	16 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Время Задержки Распространения	4.10 ns
Узлы Напряжения	3.30 V, 2.70 V
Ток Покоя	5 mA
Привод Выходного Тока	-500 µA
Количество входов	16 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	12.6 mm
Ширина	6.1 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74LVTH16244ADGGR описание продукта

The SN74LVTH16244ADGGR is a 16-bit Buffer/Line Driver designed for low-voltage (3.3V) VCC operation, but with the capability to provide a TTL interface to a 5V system environment. This device can be used as four 4-bit buffers, two 8-bit buffers or one 16-bit buffer. This device provides true outputs and symmetrical active-low output-enable (OE) inputs. Active bus-hold circuitry holds unused or un-driven inputs at a valid logic state. Use of pull-up/pull-down resistors with the bus-hold circuitry is not recommended. When VCC is between 0 and 1.5V, the device is in the high-impedance state during power up or power down. It is fully specified for hot-insertion applications using IOFF and power-up 3-state. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down. The power-up 3-state circuitry places the outputs in the high-impedance state during power up and power down, which prevents driver conflict.
Support mixed-mode signal operation
IOFF and power-up 3-state support hot insertion
Bus hold on data inputs eliminates the need for external pull-up/pull-down resistors
State-of-the-art advanced BiCMOS technology design for 3.3V operation/low static-power dissipation
Latch-up performance exceeds 500mA per JESD 17
<0.8V at VCC = 3.3V, TA = 25°C VOLP (output ground bounce)
Green product and no Sb/Br
