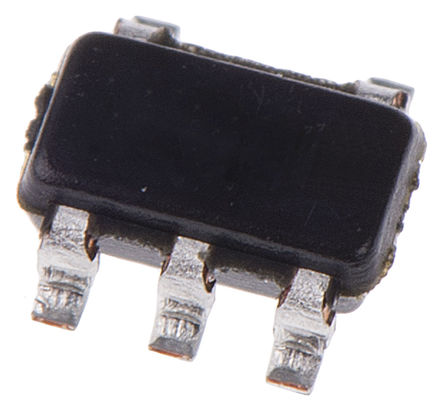

SN74LVC1G17DBVT

Schmitt Trigger Buffer 1CH Non-Inverting CMOS 5Pin SOT-23 T/R

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 34.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6295533

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G17DBVT характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G17DBVT
Производитель	TI
ЧипСити Номер продукта	CC6295533
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	1 Output
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	5.00 ns
Количество Вентилей	1 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2.9 mm
Ширина	1.6 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC1G17DBVT описание продукта

The SN74LVC1G17DBVT is a single Schmitt-trigger Buffer designed for 1.65 to 5.5V VCC operation. This device contains one buffer and performs the Boolean function Y = A. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range. The device functions as an independent buffer, but because of Schmitt action, it will have different input threshold levels for a positive-going (VT+) and negative-going signals. This device is fully specified for partial-power-down applications using IOFF. The IOFF circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.
Allows down voltage translation
IOFF Supports live insertion, partial-power-down mode and back drive protection
Latch-up performance exceeds 100mA per JESD 78, class II
Inputs accept voltages to 5.5V
4.6ns at 3.3V Propagation delay (tpd)
10µA ICC Low power consumption
±24mA Output drive at 3.3V
Green product and no Sb/Br

Показывать

SN74LVC1G17DBVT Даташит PDF

39 страницы, 1828 КБ

05/01/2016
