AD624SD Купить - ADI Буферный усилитель

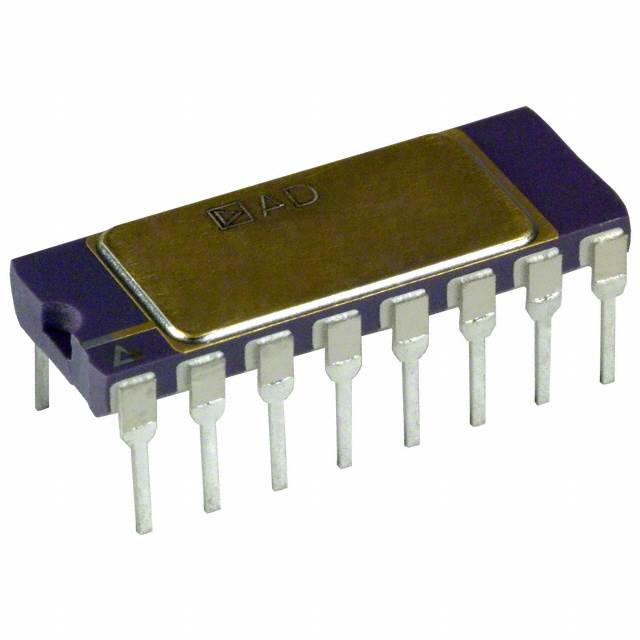

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD624SD

ADI

ANALOG DEVICES AD624SD Instrument Amplifier, 1 Amplifier, 75µV, 5V/µs, 25MHz, ± 6V to ± 18V, DIP

Наличие: 1,343 шт.

Адрес доставки: Москва

Цена: ₽ 12,189.64

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC5992377

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD624SD характеристики

Атрибут	Значение атрибута
Номенклатура	AD624SD
Производитель	ADI
ЧипСити Номер продукта	CC5992377
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	CDIP-16
Ток Питания	3.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Рассеяние Мощности	0.42 W
Коэффициент Ослабления Синфазного Сигнала	110 dB
Ширина Ленты	25 MHz
Скорость Нарастания	5.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	25 MHz
Входное Напряжение Смещения	75 µV
Входной Ток Смещения	50 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	1 MHz
Gain Bandwidth	25 MHz
Рассеиваемая Мощность (Макс)	420 mW
Минимальный диапазон CMRR	75 dB
Напряжение питания (Макс)	30V ~ 50V
Высота	3.56 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD624SD описание продукта

Product Details
The AD624 is a high precision, low noise, instrumentation amplifier designed primarily for use with low level transducers, including load cells, strain gauges and pressure transducers. An combination of low noise, high gain accuracy, low gain temperature coefficient and high linearity make the AD624 ideal for use in high resolution data acquisition systems.
The AD624C has an input offset voltage drift of less than 0.25 µV/°C, output offset voltage drift of less than 10 µV/°C, CMRR above 80 dB at unity gain (130 dB at G = 500) and a maximum nonlinearity of 0.001% at G = 1. In addition to these outstanding dc specifications, the AD624 exhibits superior ac performance as well. A 25 MHz gain bandwidth product, 5 V/µs slew rate and 15 µs settling time permit the use of the AD624 in high speed data acquisition applications.
The AD624 does not need any external components for trimmed gains of 1, 100, 200, 500 and 1000. Additional gains such as 250 and 333 can be programmed within one percent accuracy with external jumpers. A single external resistor can also be used to set the 624"s gain to any value in the range of 1 to 10,000.
### Features and Benefits
Low Noise: 0.2 µV p-p 0.1 Hz to 10 Hz
Low Gain TC: 5 ppm max (G = 1)
Low Nonlinearity: 0.001% max (G = 1 to 200)
High CMRR: 130 dB min (G = 500 to 1000)
Pin Programmable Gains of
1, 100, 200, 500, 1000
Low Input Offset Voltage: 25 µV, max
Low Input Offset Voltage Drift: 0.25 µV/°C max
Gain Bandwidth Product: 25 MHz
No External Components Required
Internally Compensated
