AD8510ARMZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

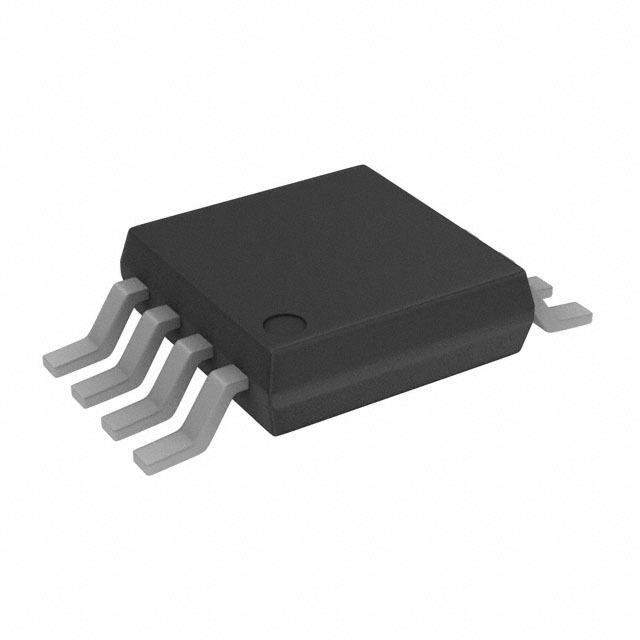

AD8510ARMZ

ADI

ANALOG DEVICES AD8510ARMZ Operational Amplifier, Single, 1 Amplifier, 8MHz, 20V/µs, ± 5V to ± 15V, MSOP, 8Pins

Наличие: 1,229 шт.

Адрес доставки: Москва

Цена: ₽ 94.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC549192

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8510ARMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8510ARMZ
Производитель	ADI
ЧипСити Номер продукта	CC549192
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	MSOP-8
Ток Питания	2.2 mA
Количество Цепей	1 Circuit
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	86 dB
Входная Ёмкость	12.5 pF
Ширина Ленты	8 MHz
Скорость Нарастания	20.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	8 MHz
Входной Импеданс	1.25 TΩ
Входное Напряжение Смещения	100 µV
Входной Ток Смещения	25 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	8 MHz
Минимальный диапазон CMRR	86 dB
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8510ARMZ описание продукта

GENERAL DESCRIPTION
The AD8510/AD8512/AD8513 are single-, dual-, and quad precision JFET amplifiers that feature low offset voltage, input bias current, input voltage noise, and input current noise. The combination of low offsets, low noise, and very low input bias currents makes these amplifiers especially suitable for high impedance sensor amplification and precise current measurements
using shunts.
The combination of dc precision, low noise, and fast settling time results in superior accuracy in medical instruments, electronic measurement, and automated test equipment. Unlike many competitive amplifiers, the AD8510/AD8512/AD8513 maintain their fast settling performance even with substantial capacitive loads. Unlike many older JFET amplifiers, the AD8510/AD8512/AD8513 do not suffer from output phase reversal when input voltages exceed the maximum common-mode voltage range.
FEATURES
Fast settling time: 500 ns to 0.1%
Low offset voltage: 400 μV maximum
Low TCVOS: 1 μV/°C typical
Low input bias current: 25 pA typical at VS= ±15 V
Dual-supply operation: ±5 V to ±15 V
Low noise: 8 nV/√Hz typical at f = 1 kHz
Low distortion: 0.0005%
No phase reversal
Unity gain stable
APPLICATIONS
Instrumentation
Multipole filters
Precision current measurement
Photodiode amplifiers
Sensors
Audio

Показывать

AD8510ARMZ Даташит PDF

20 страницы, 429 КБ

02/26/2009

просматривать

AD8510ARMZ Руководство по программированию

3 страницы, 118 КБ

04/14/2011

просматривать

AD8510ARMZ Примечание по применению

28 страницы, 5302 КБ

05/06/2003

просматривать

AD8510ARMZ Каталог продукции

20 страницы, 424 КБ

02/26/2009

просматривать
