SN74LVC1G08DCKT

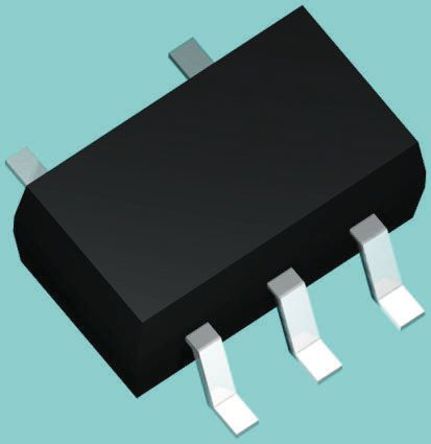

AND Gate 1Element 2IN CMOS 5Pin SC-70 T/R

Наличие: 256 шт.

Адрес доставки: Москва

Цена: ₽ 47.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3538087

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC1G08DCKT характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC1G08DCKT
Производитель	TI
ЧипСити Номер продукта	CC3538087
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	1.65V ~ 5.50V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	32 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	4.00 ns
Узлы Напряжения	5.00 V, 3.30 V, 2.50 V, 1.80 V
Количество Вентилей	1 Gate
Привод Выходного Тока	-1.00 mA
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2 mm
Ширина	1.25 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC1G08DCKT описание продукта

The SN74LVC1G08DCKT is a single 2-input positive-AND Gate. The device performs the Boolean function Y = A • B or Y = (A\ + B\\)\ in positive logic. The CMOS device has high output drive while maintaining low static power dissipation over a broad VCC operating range.
±24mA Output drive at 3.3V
10µA Maximum ICC low power consumption
Maximum tpd of 3.6ns at 3.3V
Inputs from a Maximum of 5.5V down
Ioff supports live insertion, partial power down mode and back drive protection
ESD protection exceeds JESD 22
Latch-up performance exceeds 100mA per JESD 78, Class II
Green product and no Sb/Br
