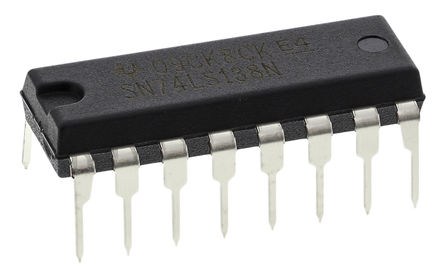

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LS138N

TEXAS INSTRUMENTS SN74LS138N Decoder / Demultiplexer, LS Family, 3:8, 4.75V to 5.25V, DIP-16

Наличие: 2,392 шт.

Адрес доставки: Москва

Цена: ₽ 38.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC619643

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LS138N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LS138N
Производитель	TI
ЧипСити Номер продукта	CC619643
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	8 Output
Количество Цепей	4 Circuit
Количество Каналов	8 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Узлы Напряжения	5.00 V
Рассеяние Мощности	1 mW
Ширина Ленты	35.0 MHz
Привод Выходного Тока	-50.0 µA
Количество входов	3 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LS138N описание продукта

The SN74LS138N is a 3-line to 8-line Decoder/Demultiplexer, Schottky-clamped TTL MSI circuit is designed to be used in high-performance memory decoding or data-routing applications requiring very short propagation delay times. In high-performance memory systems, this decoder can be used to minimize the effects of system decoding. When employed with high-speed memories utilizing a fast enable circuit, the delay times of these decoders and the enable time of the memory are usually less than the typical access time of the memory. This means that the effective system delay introduced by the Schottky-clamped system decoder is negligible. The SN74LS138N decode one of eight lines dependent on the conditions at the three binary select inputs and the three enable inputs. Two active-low and one active-high enable inputs reduce the need for external gates or inverters when expanding.
Designed specifically for high-speed memory decoders and data transmission systems
3 Enable inputs to simplify cascading and/or data reception
Schottky-clamped for high performance

Показывать

SN74LS138N Даташит PDF

22 страницы, 1213 КБ

12/18/2015
