SN74HC74PW Купить - TI Бистабильный мультивибратор

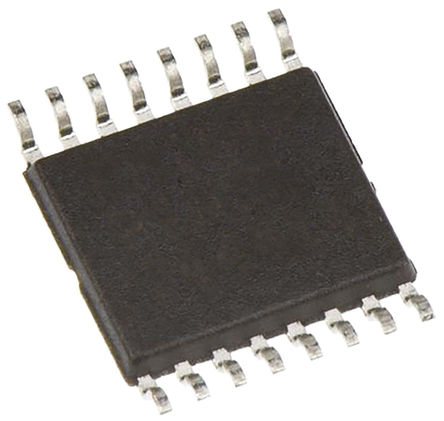

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74HC74PW

TEXAS INSTRUMENTS SN74HC74PW Flip-Flop, Complementary, Differential, Positive Edge, 74HC74, D, 15ns, 60MHz, 5.2mA, TSSOP

Наличие: 1,005 шт.

Адрес доставки: Москва

Цена: ₽ 36.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC20406000

Категория продукта:

Бистабильный мультивибратор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HC74PW характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HC74PW
Производитель	TI
ЧипСити Номер продукта	CC20406000
Категория продукта	Бистабильный мультивибратор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Частота	60 MHz
Напряжение Питания (DC)	2.00V ~ 6.00V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	5.2 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	14 Position
Тактовая Частота	60 MHz
Количество Битов	2 Bit
Время Задержки Распространения	37.0 ns
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Входная Ёмкость	3 pF
Привод Выходного Тока	-1.00 mA
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Ширина	4.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74HC74PW описание продукта

description/ordering information
The ’HC74 devices contain two independent D-type positive-edge-triggered flip-flops. A low level at the preset (PRE) or clear (CLR) inputs sets or resets the outputs, regardless of the levels of the other inputs. When PREand CLRare inactive (high), data at the data (D) input meeting the setup time requirements are transferred to the outputs on the positive-going edge of the clock (CLK) pulse. Clock triggering occurs at a voltage level and is not directly related to the rise time of CLK. Following the hold-time interval, data at the D input can be changed without affecting the levels at the outputs.
Wide Operating Voltage Range of 2 V to 6 V
Outputs Can Drive Up To 10 LSTTL Loads
Low Power Consumption, 40-µA Max ICC
Typical tpd = 15 ns
±4-mA Output Drive at 5 V
Low Input Current of 1 µA Max
