ICL7662CPA+ Купить - Maxim Integrated Преобразователь DC/DC

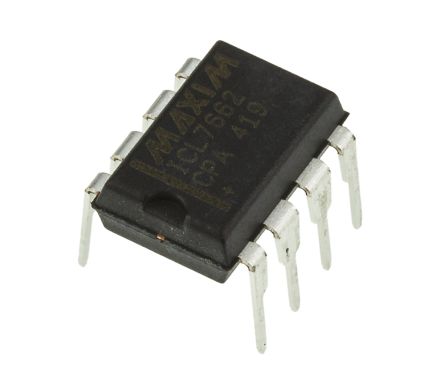

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICL7662CPA+

Maxim Integrated

MAXIM INTEGRATED PRODUCTS ICL7662CPA+ DC-DC Adjustable Charge Pump Voltage Converter, 4.5V to 20V in, -20V to -4.5V/20mA out, DIP-8

Наличие: 159 шт.

Адрес доставки: Москва

Цена: ₽ 87.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Maxim Integrated

ЧипСити Номер продукта:

CC5869526

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICL7662CPA+ характеристики

Атрибут	Значение атрибута
Номенклатура	ICL7662CPA+
Производитель	Maxim Integrated
ЧипСити Номер продукта	CC5869526
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Частота	10 kHz
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	40.0 V
Выходной Ток	20 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	300 mW
Выходная Мощность	300 mW
Частота Переключения	10 kHz
Максимальное входное напряжение	20 V
Входное напряжение (мин)	4.5 V
Выходной ток (Макс)	20 mA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	4.5V ~ 20V
Длина	10.03 mm
Ширина	6.35 mm
Высота	3.302 mm
Рабочая Температура	0℃ ~ 70℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICL7662CPA+ описание продукта

The ICL7662CPA+ is a CMOS voltage converter in 8 pin DIP package. This converter is monolithic charge pump voltage inverter that will convert a positive voltage in range of +4.5V to +20V to corresponding negative voltage of -4.5V to -20V. The device provides performance far superior to previous implementations of charge pump voltage inverters by combining low quiescent current with high efficiency. It has an oscillator, control circuitry and 4 power MOS switches on-chip with only required external components being two low cost capacitors. It is used in inexpensive negative supplies, data acquisition systems, supply splitter, Vout = Vs/2, RS-232 power supplies and up to -20V for op amps and other linear circuits.
Supply voltage of +4.5V to +20V to -4.5V to -20V output
Operating temperature range from 0°C to +70°C
Cascade voltage multiplication (Vout = n x V⁺)
99.9% typical open circuit conversion efficiency
Requires only 2 external capacitors
Pin compatible with ICL7660
Supply current of 20µA at TA = +25°C (V+ = 5V)
Output source resistance of 125ohm at TA = +25°C (V+ = 5V)
Oscillator frequency is 10KHz
