SN74ABT16245ADL Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

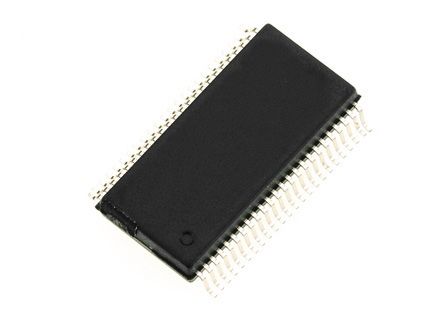

SN74ABT16245ADL

Bus XCVR Dual 16CH 3-ST 48Pin SSOP Bus XCVR Dual 16CH 3-ST 48Pin SSOP

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 102.69

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC15612069

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74ABT16245ADL характеристики

Атрибут	Значение атрибута
Номенклатура	SN74ABT16245ADL
Производитель	TI
ЧипСити Номер продукта	CC15612069
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	SSOP-48
Напряжение Питания (DC)	4.50V ~ 5.50V
Количество Выходных Интерфейсов	16 Output
Выходной Ток	64 mA
Количество Цепей	2 Circuit
Количество Каналов	16 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Время Задержки Распространения	4.20 ns
Узлы Напряжения	5.00 V
Привод Выходного Тока	-500 µA
Выходной ток (Макс)	64 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	15.88 mm
Ширина	7.49 mm
Высота	2.59 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74ABT16245ADL описание продукта

The SN74ABT16245ADL is a 16-bit non-inverting 3-stage Bus Transceiver designed for synchronous 2-way communication between data buses. The control-function implementation minimizes external timing requirements. This device can be used as two 8-bit transceivers or one 16-bit transceiver. It allows data transmission from the A bus to the B bus or from the B bus to the A bus, depending on the logic level at the direction-control input. The output-enable input can be used to disable the device so that the buses are effectively isolated. When VCC is between 0 and 2.1V, the device is in the high-impedance state during power up or power down. However, to ensure the high-impendence state above 2.1V, OE should be tied to VCC through a pull-up resistor and the minimum value of the resistor is determined by the current-sinking capability of the driver. The SN74ABT16245A is characterized for operation from -40 to 85°C.
State-of-the-Art EPIC-IIB™ BiCMOS design significantly reduces power dissipation
Distributed VCC and GND pin configuration minimizes high-speed switching noise
High-impedance state during power up and power down
Flow-through architecture optimizes PCB layout
High-drive outputs
Latch-up performance exceeds 500mA per JESD 70
Typical VOLP (output ground bounce) <1V at VCC = 5V, TA = 25°C
Green product and no Sb/Br
