SN74159N Купить - TI Логический контроллер

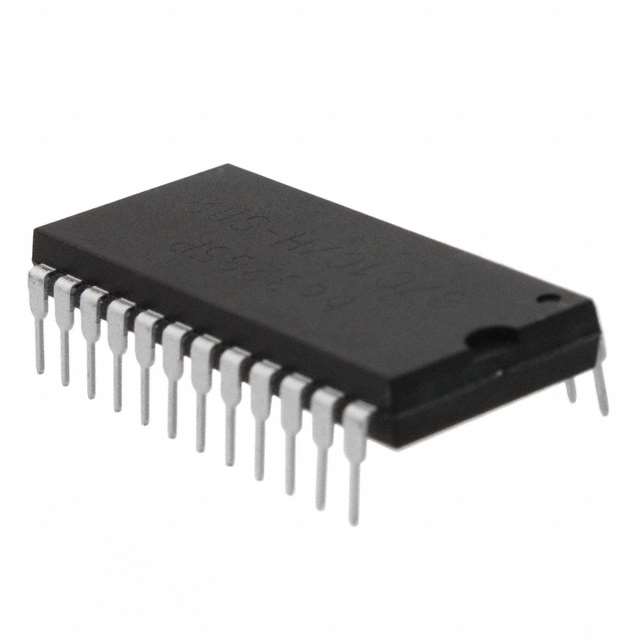

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74159N

Decoder/Demultiplexer Single 4-to-16 24Pin PDIP Tube

Наличие: 18,855 шт.

Адрес доставки: Москва

Цена: ₽ 291.61

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC81745327

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74159N характеристики

Атрибут	Значение атрибута
Номенклатура	SN74159N
Производитель	TI
ЧипСити Номер продукта	CC81745327
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	DIP-24
Напряжение Питания (DC)	4.75V ~ 5.25V
Количество Выходных Интерфейсов	16 Output
Количество Цепей	4 Circuit
Количество Стежков	24 Position
Количество Битов	16 Bit
Узлы Напряжения	5.00 V
Выходной ток (Макс)	16 mA
Количество входов	4 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	31.75 mm
Ширина	13.71 mm
Высота	4.57 mm
Вес	0.0597648810316 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

SN74159N описание продукта

The SN74159N is a 4-to-16 Decoder utilizes TTL circuitry to decode four binary-coded inputs into one of sixteen mutually exclusive open-collector outputs when both the strobe inputs, G1\ and G2\ are low. The demultiplexing function is performed by using the 4 input lines to address the output line, passing data from one of the strobe inputs with the other strobe input low. When either strobe input is high, all outputs are high. These demultiplexers are ideally suited for implementing MOS memory decoding or for interfacing with discrete memory address drivers. It is fully compatible for use with the most other TTL circuits. Input clamping diodes are provided to minimize transmission line effects and thereby simplify system design. Input buffers are used to lower the fan-in requirement to only one normalized series 74 load in low level state is available from each of the sixteen outputs.
Open-collector outputs for interfacing with MOS or Memory decoders
Demultiplexing function by distributing data from one input line to any one of the 16 outputs
Output off-state current is <50µA
Fully Compatible with most TTL and MSI circuits
