S29JL032J70TFI320 Купить - Cypress Semiconductor Чип Flash

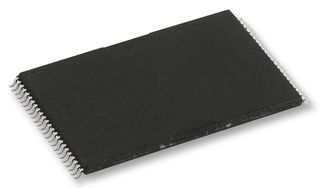

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

S29JL032J70TFI320

Cypress Semiconductor

NOR Flash Serial 3V/3.3V 32Mbit 4M/2M x 8Bit/16Bit 70ns 48Pin TSOP Tray

Наличие: 1,191 шт.

Адрес доставки: Москва

Цена: ₽ 250.85

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Cypress Semiconductor

ЧипСити Номер продукта:

CC13620447

Категория продукта:

Чип Flash

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

S29JL032J70TFI320 характеристики

Атрибут	Значение атрибута
Номенклатура	S29JL032J70TFI320
Производитель	Cypress Semiconductor
ЧипСити Номер продукта	CC13620447
Категория продукта	Чип Flash
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TSOP-48
Ток Питания	16 mA
Количество Стежков	48 Position
Количество Битов	8, 16 Bit
Время Доступа	70 ns
Размер памяти	4000000 B
Время доступа (Макс)	70 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

S29JL032J70TFI320 описание продукта

The S29JL032J70TFI320 is a 32MB simultaneous Read/Write Flash Memory organized as 2097152 words of 16-bit each or 4194304 bytes of 8-bit each. Word mode data appears on DQ15-DQ0, byte mode data appears on DQ7-DQ0. The device is designed to be programmed in-system with the standard 3V VCC supply and can also be programmed in standard EPROM programmers. The device is available with an access time of 70ns. Standard control pins - chip enable (CE#), write enable (WE#) and output enable (OE#) - control normal read and write operations and avoid bus contention issues. The device requires only a single 3V power supply for both read and write functions. Internally generated and regulated voltages are provided for the program and erase operations.
Bottom boot device, 2 banks - 8/24MB
Data can be continuously read from one bank while executing erase/program functions in another bank
Zero latency between read and write operations
Multiple bank architecture
Manufactured on 0.11µm process technology
Zero power operation
Compatible with JEDEC standards
Pinout and software compatible with single-power-supply flash standard
Cycling endurance - 1million cycles per sector typical
Data retention - 20 years typical
Supports common flash memory interface
Erase suspend/erase resume
Data# polling and toggle bits
Provides a software method of detecting the status of program or erase operations
Unlock bypass program command - Reduces overall programming time
Ready/busy# output - Hardware method for detecting program or erase cycle completion
Hardware reset pin - Hardware method of resetting the internal state machine to the read mode
WP#/ACC input pin - Acceleration function accelerates program timing
Write protect function protects the two outermost boot sectors regardless of sector protect status
Hardware method to prevent any program or erase operation within a sector
