RT424F12 Купить - TE Connectivity Реле Мощности

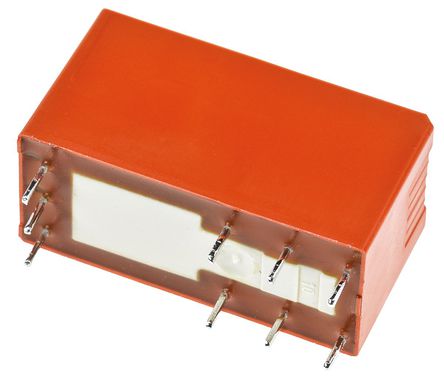

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

RT424F12

TE Connectivity

Power Relay 12VDC 8A DPDT (( 29mm 12.7mm 15.7mm)) Through Hole

Наличие: 518 шт.

Адрес доставки: Москва

Цена: ₽ 514.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

TE Connectivity

ЧипСити Номер продукта:

CC19245867

Категория продукта:

Реле Мощности

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

RT424F12 характеристики

Атрибут	Значение атрибута
Номенклатура	RT424F12
Производитель	TE Connectivity
ЧипСити Номер продукта	CC19245867
Категория продукта	Реле Мощности
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	9 Pin
Корпус/Пакет	600
Сопротивление Изоляции	10.0 GΩ
Входное Напряжение (DC)	12.0 V
Тип Контактов	DPDT
Потребляемая Мощность	600 mW
Напряжение Отпадания	8.40 V
Номинальный Ток Контактов	8 A
Напряжение Катушки	12 VDC
Ток Катушки	50 mA
Мощность Катушки (DC)	600 mW
Сопротивление Катушки	240 Ω
Ток Переноса	8.00 A
Ток Переключения	8 A
Напряжение катушки (DC)	12 V
Мощность катушки	600 mW
Максимальная входная мощность	2 KVA
Максимальный Ток Переключения	8 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Уровень напряжения	12 VDC
Длина	29 mm
Ширина	15.7 mm
Высота	15.7 mm
Материал Контакта	Silver Nickel
Вес	10.0 g
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ELV Комплаенс	Compliant
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
HTS кодекс	8536490080
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

RT424F12 описание продукта

The Power PCB Relay RT2 series from TE Connectivity are through hole PCB relays used for general purpose applications. These relays are used in boiler control, timers, garage door control, POS automation and interface modules.
DPDT or DPST-NO contact configurations
AC and DC coils available based on ordering
Switching capacity of 8A at 250VAC based on versions
5KV/10mm isolation between coil and contact
Ambient temperature of 85°C (DC coil)
WG version has product in accordance to IEC 60335-1
Reflow version for THR (Through-Hole Reflow) soldering process
Compliance to VDE, UL and CSA standards
Available in flux proof and wash tight version
Class F coil isolation
