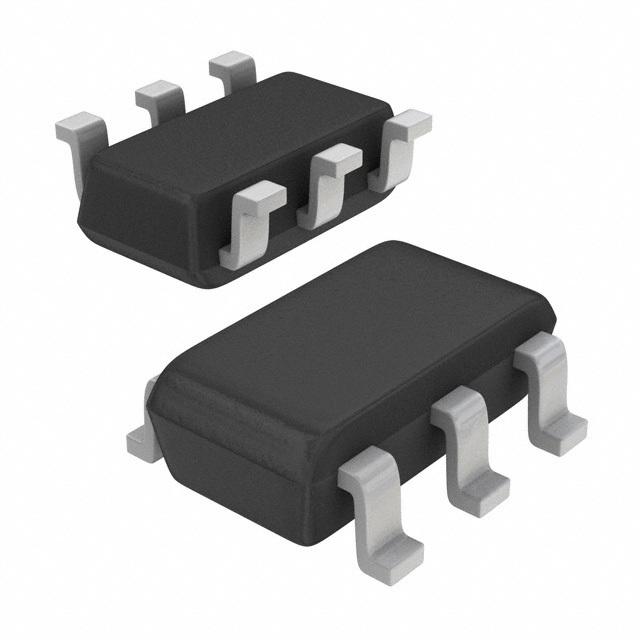

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ZXGD3002E6TA

Diodes

MOSFET DRVR 9A 1Out High Speed Non-Inv 6Pin SOT-23 T/R

Наличие: 920 шт.

Адрес доставки: Москва

Цена: ₽ 21.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Diodes

ЧипСити Номер продукта:

CC4377155

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ZXGD3002E6TA характеристики

Атрибут	Значение атрибута
Номенклатура	ZXGD3002E6TA
Производитель	Diodes
ЧипСити Номер продукта	CC4377155
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SOT-23-6
Напряжение Питания (DC)	0.00V(min), 20.0V(max)
Время Нарастания/Спада	8.3ns, 10.8ns
Количество Выходных Интерфейсов	1 Output
Выходной Ток	9.00 A
Количество Стежков	6 Position
Рассеяние Мощности	1.1 W
Время Нарастания	105 ns
Выходной ток (Макс)	9 A
Время падения	115 ns
Время падения (Макс)	115 ns
Время падения (Макс)	105 ns
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	1100 mW
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	0 V
Рабочая Температура	-55℃ ~ 150℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ZXGD3002E6TA описание продукта

The ZXGD3002E6TA is a Non-inverting Single MOSFET Gate Driver capable of driving up to 9A into a MOSFET or IGBT gate capacitive load from supply voltages up to 20V. With typical propagation delay times down to 2ns and rise/fall times down to 11ns this device ensures rapid switching of the power MOSFET or IGBT to minimize power losses and distortion in high current fast switching applications. The ZXGD3002E6 is inherently rugged to latch-up and shoot-through and its wide supply voltage range allows full enhancement to minimize on-losses of the power MOSFET or IGBT. Its low input voltage requirement and high current gain allows high current driving from low voltage controller ICs enables reduced parasitic inductance and independent control of rise and fall slew rates.
