HCPL0731 Купить - ON Semiconductor Оптопара/ оптоизолятор

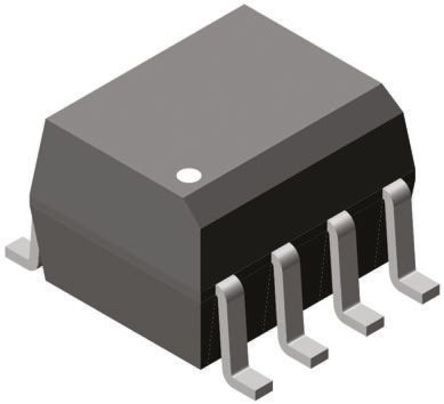

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCPL0731

ON Semiconductor

Optocoupler DC-IN 2CH Darlington With Base DC-OUT 8Pin SOIC N Box

Наличие: 6,301 шт.

Адрес доставки: Москва

Цена: ₽ 203.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC49109994

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL0731 характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL0731
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC49109994
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Количество Каналов	2 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.35 V
Входной Ток	20 mA
Рассеяние Мощности	100 mW
Время Нарастания	20 µs
Напряжение Изоляции	2500 Vrms
Прямой ток	20 mA
Выходное напряжение (Макс)	18 V
Входной ток (мин)	20 mA
Максимальное прямое напряжение (Макс)	1.7 V
Прямой ток (макс)	20 mA
Время падения	35 µs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2019/01/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL0731 описание продукта

The HCPL-0700, HCPL-0701, HCPL-0730 and HCPL-0731 optocouplers consist of an AlGaAs LED optically coupled to a high gain split darlington photodetector housed in a compact 8-pin small outline package. The HCPL-0730 and HCPL-0731 devices have two channels per package for optimum mounting density.The split darlington configuration separating the input photodiode and the first stage gain from the output transistor permits lower output saturation voltage and higher speed operation than possible with conventional darlington phototransistor optocoupler.The combination of a very low input current of 0.5 mA and a high current transfer ratio of 2000% makes this family particularly useful for the input interface to MOS, CMOS, LSTTL and EIA RS232C, while output compatibility is ensured to CMOS as well as high fan-out TTL requirements.
Features
---
|
Low current - 0.5 mA
Superior CTR-2000%
Superior CMR-10 kV/µs
CTR guaranteed 0-70°C
U.L. recognized (file# E90700)
VDE 0884 recognized (file #136616)

Показывать

HCPL0731 Даташит PDF

13 страницы, 409 КБ
