HCPL0701 Купить - Fairchild Оптопара/ оптоизолятор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

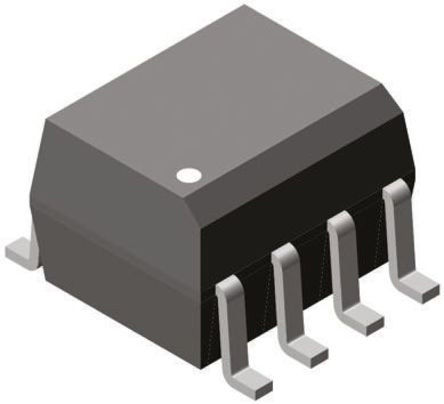

HCPL0701

Fairchild

FAIRCHILD SEMICONDUCTOR HCPL0701 Optocoupler, Darlington Output, 1Channel, SOIC, 8Pins, 20mA, 2.5kV, 500%

Наличие: 1,094 шт.

Адрес доставки: Москва

Цена: ₽ 62.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC11479644

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL0701 характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL0701
Производитель	Fairchild
ЧипСити Номер продукта	CC11479644
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Входное Напряжение (DC)	1.25 V
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.25 V
Рассеяние Мощности	0.1 W
Напряжение Изоляции	2500 Vrms
Прямой ток	20 mA
Выходное напряжение (Макс)	18 V
Входной ток (мин)	20 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.7 V
Прямой ток (макс)	20 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL0701 описание продукта

The HCPL0701 is a 1-channel 8-pin High Gain Optocoupler consists of an AlGaAs LED optically coupled to a high gain split Darlington photodetector housed. The split Darlington configuration separating the input photodiode and the first stage gain from the output transistor permits lower output saturation voltage and higher speed operation than possible with conventional Darlington phototransistor optocoupler. The combination of a very low input current of 0.5mA and a high current transfer ratio of 2000% makes this family particularly useful for the input interface to MOS, CMOS, LSTTL and EIA RS232C, while output compatibility is ensured to CMOS as well as high fan-out TTL requirements. It is suitable for digital logic ground isolation, telephone ring detector, EIA-RS-232C line receiver and high common mode noise line receiver.
10kV/µs Superior CMR
-40 to +85°C Operating temperature range

Показывать

HCPL0701 Даташит PDF

13 страницы, 417 КБ
