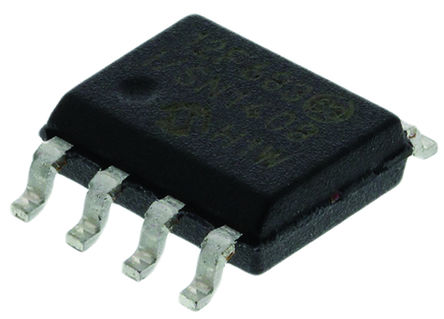

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCPL062N

Fairchild

FAIRCHILD SEMICONDUCTOR HCPL062N Optocoupler, Digital Output, 2Channel, 2.5kV, 10Mbps, SOIC, 8Pins

Наличие: 28 шт.

Адрес доставки: Москва

Цена: ₽ 132.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC8723604

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL062N характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL062N
Производитель	Fairchild
ЧипСити Номер продукта	CC8723604
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Время Нарастания/Спада	16ns, 4ns
Выходное Напряжение	7 V
Выходной Ток	0.015 A
Количество Каналов	2 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.75V (Max)
Входной Ток	15 mA
Рассеяние Мощности	0.085 W
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	16 ns
Напряжение Изоляции	2500 Vrms
Прямой ток	50 mA
Входной ток (мин)	50 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.75 V
Прямой ток (макс)	50 mA
Время падения	4 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	85 mW
Напряжение питания	2.7V ~ 3.3V
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL062N описание продукта

The HCPL062N is a 2-channel 8-pin Logic Gate Optocoupler consists of an AlGaAs, LED optically coupled to a very high speed integrated photodetector logic gate consisting of bipolar transistors on a CMOS process for reduced power consumption. The output features an open collector, thereby permitting wired OR outputs. The coupled parameters are guaranteed over the temperature range of -40 to +85°C. An internal noise shield and provides superior common mode rejection. It is suitable for ground loop elimination, field buses, line receiver, data multiplexing and pulse transformer replacement.
Logic gate output
Wired OR-open collector
Fixed threshold detector design minimizes thermal impact on switching times
25kV/µs Minimum superior CMR (1000V common mode)

Показывать

HCPL062N Даташит PDF

13 страницы, 578 КБ

07/26/2006
