HCPL0600

Fairchild

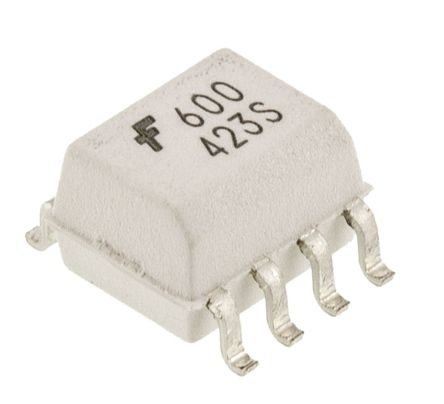

FAIRCHILD SEMICONDUCTOR HCPL0600 Optocoupler, Digital Output, 1Channel, 3.75kV, 10Mbps, SOIC, 8Pins

Наличие: 5,201 шт.

Адрес доставки: Москва

Цена: ₽ 108.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC5844759

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL0600 характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL0600
Производитель	Fairchild
ЧипСити Номер продукта	CC5844759
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	5.50 V
Время Нарастания/Спада	50ns, 12ns
Входное Напряжение (DC)	1.80V (max)
Выходное Напряжение	7 V
Выходной Ток	50 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.75V (Max)
Входной Ток	15 mA
Рассеяние Мощности	85 mW
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	50 ns
Напряжение Изоляции	3750 Vrms
Прямой ток	50 mA
Максимальное входное напряжение	5.5 V
Входной ток (мин)	15 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.75 V
Прямой ток (макс)	50 mA
Время падения	12 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	85 mW
Напряжение питания	4.5V ~ 5.5V
Длина	5.13 mm
Ширина	4.16 mm
Высота	3.43 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL0600 описание продукта

The HCPL0600 is a 1-channel 10Mbps high-speed Logic Gate Optocoupler consists of an AlGaAS LED, optically coupled to a very high-speed integrated photo-detector logic gate with a strobable output (single channel devices). This output features an open collector, thereby permitting wired OR outputs. The HCPL0600 output consists of bipolar transistors on a bipolar process while the HCPL0637, HCPL0638 and HCPL0639 output consists of bipolar transistors on a CMOS process for reduced power consumption. The coupled parameters are guaranteed over wide temperature range. An internal noise shield provides superior common mode rejection.
Superior CMR
Fan-out of 8 over -40 to +85°C temperature range
Logic gate output
Strobable output (single channel devices)
Wired OR-open collector

Показывать

HCPL0600 Даташит PDF

18 страницы, 3110 КБ
