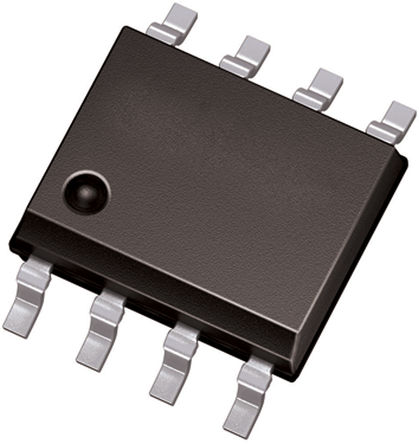

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICE2QS03G

Infineon

AC to DC Switching Converter Off-Line Switcher/SMPS Controller 52kHz T/R 8Pin DSO

Наличие: 2,997 шт.

Адрес доставки: Москва

Цена: ₽ 59.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC8282350

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 12.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICE2QS03G характеристики

Атрибут	Значение атрибута
Номенклатура	ICE2QS03G
Производитель	Infineon
ЧипСити Номер продукта	CC8282350
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PG-DSO-8
Частота	52 kHz
Напряжение Питания (DC)	9.80V (min)
Количество Выходных Интерфейсов	1 Output
Количество Стежков	8 Position
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	26 V
Напряжение питания (мин)	9.8 V
Длина	5 mm
Ширина	4 mm
Высота	1.65 mm
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICE2QS03G описание продукта

The ICE2QS03G is a quasi-resonant PWM Controller optimized for off-line switch power supply. The digital frequency reduction with decreasing load enables a quasi-resonant operation till very low load. As a result, the overall system efficiency is significantly improved compared to other conventional solutions. The active burst mode operation enables ultra-low power consumption at standby mode with small and controllable output voltage ripple. Based on the BiCMOS technology, the product has a wide operation range (up to 25V) of IC power supply and lower power consumption. The numerous protection functions give a full protection of the power supply system in failure situations. All of these make the ICE2QS03G an outstanding controller for quasi resonant flyback converter in the market.
Active burst mode for low standby power
Quasi resonant operation
Digital frequency reduction for better overall system efficiency
Quasi resonant operation till very low load
Active burst mode operation at light/no load for low standby input power (<100mW)
Digital frequency reduction with decreasing load
Startup cell for VCC pre-charging with constant current
Built-in digital soft-start
Foldback correction and cycle-by-cycle peak current limitation
Latch-off mode for adjustable output over-voltage protection and short-winding protection

Показывать

ICE2QS03G Даташит PDF

24 страницы, 1794 КБ

03/06/2014
