PTH08000WAH Купить - TI Преобразователь DC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

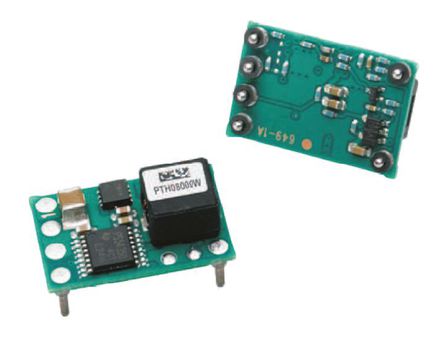

PTH08000WAH

Module DC-DC 1Out 0.9V to 5.5V 2.25A 6Pin DIP Module

Наличие: 493 шт.

Адрес доставки: Москва

Цена: ₽ 776.10

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC13719625

Категория продукта:

Преобразователь DC-DC

3D модель

Оплата:

Обновлено 13.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTH08000WAH характеристики

Атрибут	Значение атрибута
Номенклатура	PTH08000WAH
Производитель	TI
ЧипСити Номер продукта	CC13719625
Категория продукта	Преобразователь DC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Частота	300 kHz
Номинальная Мощность	12 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	4.50V ~ 14.0V
Выходное Напряжение	0.9V ~ 5.5V
Выходной Ток	2.25 A
Количество Регулируемых Выходов	1 Output
Топология	Buck
Максимальное входное напряжение	14 V
Входное напряжение (мин)	4.5 V
Входное напряжение (макс. Постоянный ток)	14 V
Входное напряжение (мин мин.)	4.5 v
Выходное напряжение (Макс)	5.5 V
Выходное напряжение (мин)	900 mV
Выходной ток (Макс)	2.25 A
Максимальная входная мощность	12.37 W
Максимальная входная мощность	12.4 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 14V
Длина	18.92 mm
Ширина	12.57 mm
Высота	8.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
	Показывать Просмотр аналоги замена

PTH08000WAH описание продукта

The PTH08000WAH is a 12.37W through hole-mount non-isolated adjust Module with Auto-Track™. The PTH08000W is a highly integrated switching regulator module that delivers up to 2.25A of output current. The PTH08000W sources output current at a much higher efficiency than a TO-220 linear regulator IC, eliminating the need for a heat sink. The input voltage range of the PTH08000W is 4.5 to 14V, allowing operation from either a 5 or 12V input bus. Using state-of-the-art switched-mode power-conversion technology, the PTH08000W can step down to voltages as low as 0.9V from a 5V input bus, with less than 1W of power dissipation. The output voltage can be adjusted to any voltage over the range, 0.9 to 5.5V, using a single external resistor. This feature simplifies the task of supply voltage sequencing in a power system by enabling modules to track each other or any external voltage, during power up and power down.
ON/OFF inhibit
Under-voltage lockout (UVLO)
Output overcurrent protection (non-latching, auto-reset)
Over-temperature protection
94% Efficiency
