PTH08T250WAD Купить - TI Преобразователь DC-DC

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

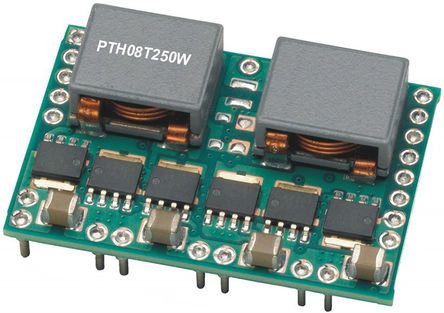

PTH08T250WAD

Module DC-DC 1Out 0.7V to 3.6V 50A 22Pin DIP Module Tray

Наличие: 4,554 шт.

Адрес доставки: Москва

Цена: ₽ 6,085.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4685730

Категория продукта:

Преобразователь DC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTH08T250WAD характеристики

Атрибут	Значение атрибута
Номенклатура	PTH08T250WAD
Производитель	TI
ЧипСити Номер продукта	CC4685730
Категория продукта	Преобразователь DC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	22 Pin
Корпус/Пакет	DIP-22
Напряжение Питания (DC)	12.0 V
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	4.50V ~ 14.0V
Выходное Напряжение	0.7V ~ 3.6V
Выходной Ток	50 A
Количество Регулируемых Выходов	1 Output
Топология	Buck
Максимальное входное напряжение	14 V
Входное напряжение (мин)	4.5 V
Входное напряжение (макс. Постоянный ток)	14 V
Входное напряжение (мин мин.)	4.5 v
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	0.7 V
Выходной ток (Макс)	50 A
Максимальная входная мощность	172.8 W
Максимальная входная мощность	180 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	4.5V ~ 14V
Длина	38.61 mm
Ширина	25.91 mm
Высота	9.64 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

PTH08T250WAD описание продукта

The PTH08T250WAD is a 1-output 172.8W through hole-mount non-isolated adjust Power Module with TurboTrans™. This module represents the 2nd generation of the popular PTH series power modules with a reduced footprint and improved features. Operating from an input voltage range of 4.5 to 14V, the PTH08T250W requires a single resistor to set the output voltage to any value over the range, 0.7 to 3.6V. The wide input voltage range makes the PTH08T250W particularly suitable for advanced computing and server applications that utilize a loosely regulated 8 to 12V intermediate distribution bus. Additionally, the wide input voltage range increases design flexibility by supporting operation with tightly regulated 5, 8 or 12V intermediate bus architectures. The module incorporates a comprehensive list of features. Output overcurrent and over-temperature shutdown protects against most load faults. A differential remote sense ensures tight load regulation.
Up to 50A output current
±1.5% Total output voltage variation
Efficiencies up to 96%
Output overcurrent protection (non-latching, auto-reset)
Pre-bias start-up
ON/OFF inhibit
Differential output voltage remote sense
Adjustable under-voltage lockout
Auto-Track sequencing
Multi-phase, switch-mode topology
Designed to meet ultra-fast transient requirements up to 300A/µs
SmartSync technology
Parallel operation
POLA™ compatible
High performance, wide-output
