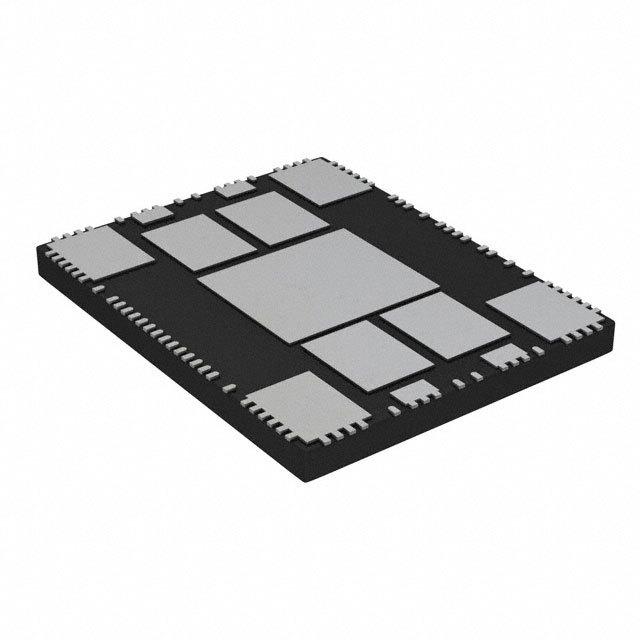

POWERSTEP01

ST Microelectronics

Bipolar Stepper Motor Driver 7.5V to 85V 11Pin VFQFPN Tray

Наличие: 578 шт.

Адрес доставки: Москва

Цена: ₽ 7,030.01

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2077643

Категория продукта:

Труба MOS

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

POWERSTEP01 характеристики

Атрибут	Значение атрибута
Номенклатура	POWERSTEP01
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2077643
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	89 Pin
Корпус/Пакет	PowerVQFN-89
Количество Выходных Интерфейсов	1 Output
Выходной Ток	10 A
Количество Стежков	89 Position
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	7.5 V
Входное напряжение	7.5 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

POWERSTEP01 описание продукта

The powerSTEP01 is a a system-in-package integrating 8 N-channel 16 mΩ MOSFETs for stepper applications up to 85 V with a SPI programmable controller, providing fully digital control of the motion through a speed profile generation and positioning calculations.
It integrates a dual low RDS(on)full bridge with embedded non-dissipative overcurrent protection. The device can operate with both voltage mode driving and advanced current control fitting different application needs. The digital control core can generate user defined motion profiles with acceleration, deceleration, speed or a target position easily programmed through a dedicated register set. All application commands and data registers, including those used to set analog values (i.e. current protection trip point, deadtime, PWM frequency, etc.) are sent through a standard 5-Mbit/s SPI. A very rich set of protections (thermal, low bus voltage, overcurrent and motor stall) make the powerSTEP01 “bullet proof”, as required by the most demanding motor control applications.
**Key Features**
Power system-in-package integrating a programmable microstepping controller and 8 N-channel power MOSFETs.
Operating voltage: 7.5 V - 85 V
Dual full bridge with RDS(on) = 16 mΩ
10 Ar.m.s. maximum output current
Adjustable output slew rate
Programmable speed profile
Up to 1/128 microstepping
Sensorless stall detection
Integrated voltage regulators
SPI interface
Low quiescent standby currents
Programmable non-dissipative overcurrent protection
Overtemperature protection

Показывать

POWERSTEP01 Даташит PDF

90 страницы, 2983 КБ

02/14/2013
