OP413FSZ Купить - ADI Операционный усилитель

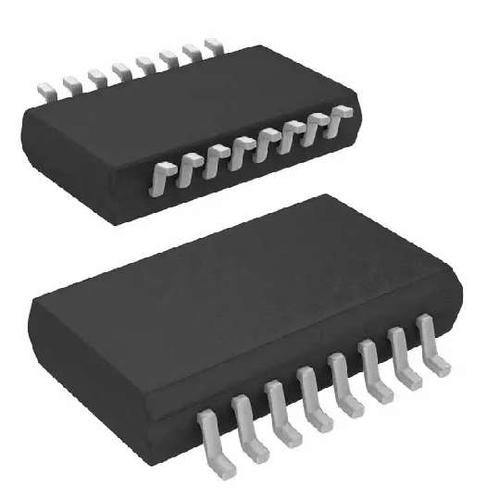

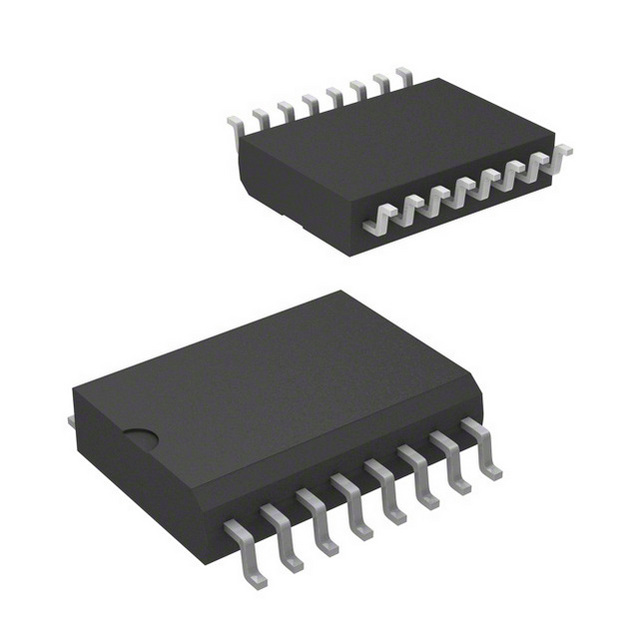

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OP413FSZ

ADI

ANALOG DEVICES OP413FSZ Operational Amplifier, Quad, 4 Amplifier, 3.4MHz, 1.2V/µs, ± 2V to ± 18V, WSOIC, 16Pins

Наличие: 1,064 шт.

Адрес доставки: Москва

Цена: ₽ 2,211.38

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC771637

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OP413FSZ характеристики

Атрибут	Значение атрибута
Номенклатура	OP413FSZ
Производитель	ADI
ЧипСити Номер продукта	CC771637
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Ток Питания	3 mA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Количество Стежков	16 Position
Коэффициент Ослабления Синфазного Сигнала	90 dB
Ширина Ленты	3.4 MHz
Скорость Нарастания	1.20 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3.5 MHz
Входной Импеданс	42.0 MΩ
Входное Напряжение Смещения	275 µV
Входной Ток Смещения	240 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	3.4 MHz
Минимальный диапазон CMRR	90 dB
Напряжение питания (Макс)	36 V
Напряжение питания (мин)	4 V
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

OP413FSZ описание продукта

The OP413FSZ is a quad Operational Amplifier features low noise and drift. It has been designed for systems with internal calibration. Often these processor-based systems are capable of calibrating corrections for offset and gain, but it cannot correct for temperature drifts and noise. Optimized for this parameter, the OPx13 family can be used to take advantage of superior analog performance combined with digital correction. The OPx13 family is unity gain stable and has a typical gain bandwidth product of 3.4MHz. Slew rate is in excess of 1V/µs. Noise density is a very low 4.7nV/√Hz and noise in the 0.1 to 10Hz band is 120nV p-p. Input offset voltage is guaranteed and offset drift is guaranteed to be less than 0.8µV/°C. Input common-mode range includes the negative supply and to within 1V of the positive supply over the full supply range. Phase reversal protection is designed into the OPx13 family for cases where input voltage range is exceeded.
Unity gain stable
No phase reversal
100µV Low offset voltage
0.2µV/°C Very low drift

Показывать

OP413FSZ Даташит PDF

24 страницы, 480 КБ

03/07/2007

24 страницы, 363 КБ

24 страницы, 480 КБ

03/07/2007

просматривать

OP413FSZ Даташит PDF

24 страницы, 395 КБ

03/29/2012

25 страницы, 372 КБ

16 страницы, 727 КБ

08/27/2002

просматривать

OP413FSZ Даташит PDF

24 страницы, 379 КБ

06/19/2019

просматривать

OP413FSZ Чертежные схемы

221 страницы, 478 КБ

03/01/2011

просматривать

OP413FSZ Примечание по применению

28 страницы, 5302 КБ

05/06/2003

просматривать

OP413FSZ Примечание по применению

17 страницы, 1095 КБ

просматривать

OP413FSZ Другие ссылки

1 страницы, 136 КБ

06/15/2011

просматривать
