AD843AQ Купить - ADI Операционный усилитель

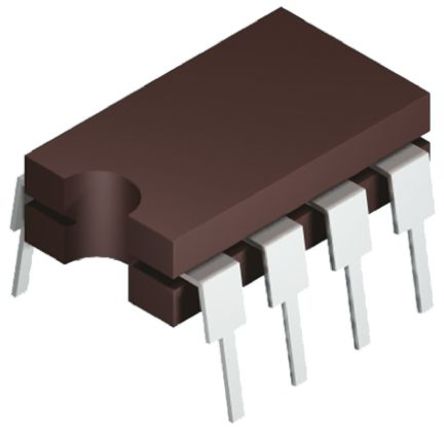

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD843AQ

ADI

ANALOG DEVICES AD843AQ Operational Amplifier, Single, 1 Amplifier, 34MHz, 250V/µs, ± 4.5V to ± 18V, DIP, 8Pins

Наличие: 1,119 шт.

Адрес доставки: Москва

Цена: ₽ 1,362.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC3347871

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD843AQ характеристики

Атрибут	Значение атрибута
Номенклатура	AD843AQ
Производитель	ADI
ЧипСити Номер продукта	CC3347871
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	CDIP-8
Ток Питания	12 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Рассеяние Мощности	1800 mW
Коэффициент Ослабления Синфазного Сигнала	60 dB
Входная Ёмкость	6.00 pF
Ширина Ленты	34 MHz
Скорость Нарастания	250 µV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	34 MHz
Входной Импеданс	10.0 GΩ
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	50 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	34 MHz
Рассеиваемая Мощность (Макс)	1800 mW
Минимальный диапазон CMRR	60 dB
Длина	10.29 mm
Ширина	7.87 mm
Высота	4.7 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD843AQ описание продукта

PRODUCT DESCRIPTION
The AD843 is a fast settling, 34 MHz, CBFET input op amp. The AD843 combines the low (0.6 nA) input bias currents characteristic of a FET input amplifier while still providing a 34 MHz bandwidth and a 135 ns settling time (to within 0.01% of final value for a 10 volt step). The AD843 is a member of the Analog Devices’ family of wide bandwidth operational amplifiers. These devices are fabricated using Analog Devices’ junction isolated complementary bipolar (CB) process. This process permits a combination of dc precision and wideband ac performance previously unobtainable in a monolithic op amp.
FEATURES
AC PERFORMANCE
Unity Gain Bandwidth: 34 MHz
Fast Settling: 135 ns to 0.01%
Slew Rate: 250 V/ms
Stable at Gains of 1 or Greater
Full Power Bandwidth: 3.9 MHz
DC PERFORMANCE
Input Offset Voltage: 1 mV max (AD843K/B}
Input Bias Current: 0.6 nA typ
Input Voltage Noise: 19 nV/√Hz
Open Loop Gain: 30 V/mV into a 500 VLoad
Output Current: 50 mA min
Supply Current: 13 mA max
Available in 8-Pin Plastic Mini-DIP & Cerdip, 16-Pin SOIC, 20-Pin LCC and 12-Pin Hermetic Metal Can Packages
Available in Tape and Reel in Accordance with EIA-481A Standard
Chips and MIL-STD-883B Parts Also Available
APPLICATIONS
High Speed Sample-and-Hold Amplifiers
High Bandwidth Active Filters
High Speed Integrators
High Frequency Signal Conditioning

Показывать
