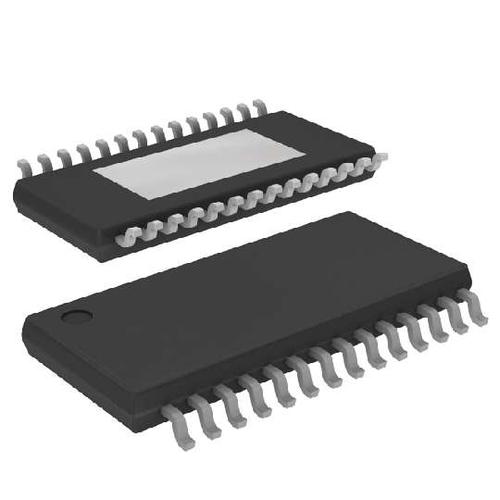

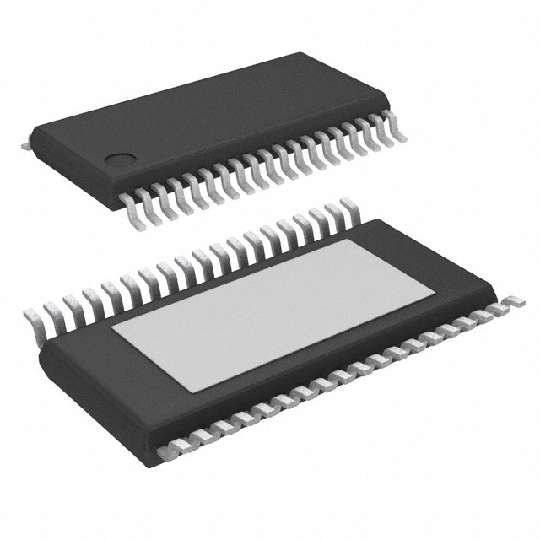

L6470HTR

ST Microelectronics

Microstepping Motor Driver 3.3V 28Pin HTSSOP T/R

Наличие: 12,083 шт.

Адрес доставки: Москва

Цена: ₽ 199.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC2532269

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

L6470HTR характеристики

Атрибут	Значение атрибута
Номенклатура	L6470HTR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC2532269
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	45 V
Выходной Ток	3 A
Количество Стежков	28 Position
Время Нарастания	300 ns
Время падения	375 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-25 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	3.3 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

L6470HTR описание продукта

The L6470 device, realized in analog mixed signal technology, is an advanced fully integrated solution suitable for driving two-phase bipolar stepper motors with microstepping. It integrates a dual low RDS(on)DMOS full bridge with all of the power switches equipped with an accurate on-chip current sensing circuitry suitable for non-dissipative current control and overcurrent protection. Thanks to a unique control system, a true 1/128 steps resolution is achieved. The digital control core can generate user defined motion profiles with acceleration, deceleration, speed or target position, easily programmed through a dedicated registers set. All commands and data registers, including those used to set analogue values (i.e. current control value, current protection trip point, deadtime, PWM frequency, etc.) are sent through a standard 5-Mbit/s SPI. A very rich set of protections (thermal, low bus voltage, overcurrent, motor stall) allows the design of a fully protected application, as required by the most demanding motor control applications.
**Key Features**
Operating voltage: 8 - 45 V
7.0 A out peak current (3.0 A r.m.s. )
Low RDS(on) Power MOSFETs
Programmable speed profile and positioning
Programmable power MOS slew rate
Up to 1/128 microstepping
Sensorless stall detection
SPI interface
Low quiescent and standby currents
Programmable non-dissipative overcurrent protection on high and low-side
Two-levels of overtemperature protection

Показывать

L6470HTR Даташит PDF

73 страницы, 1039 КБ

02/21/2013
