PM8800ATR Купить - ST Microelectronics Чип аналогового переключателя

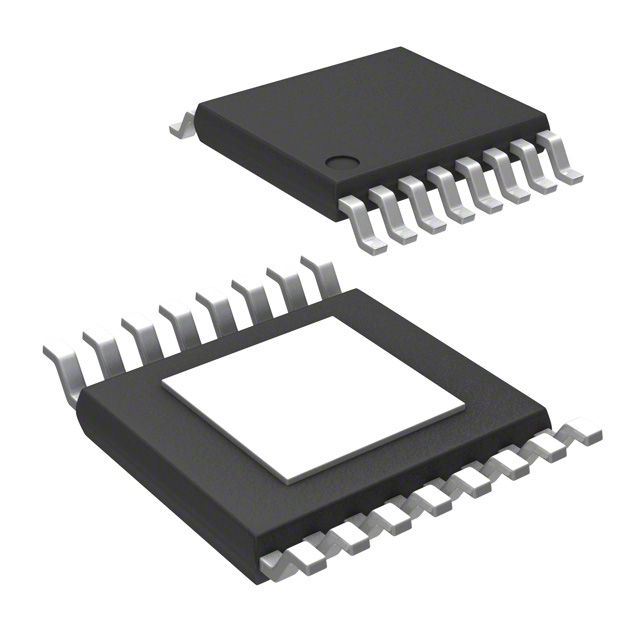

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PM8800ATR

ST Microelectronics

POE Controller -0.3V 100V 12.95W 16Pin HTSSOP EP

Наличие: 878 шт.

Адрес доставки: Москва

Цена: ₽ 576.17

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC16019096

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PM8800ATR характеристики

Атрибут	Значение атрибута
Номенклатура	PM8800ATR
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC16019096
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	HTSSOP-16
Частота	440 kHz
Выходной Ток	800 mA
Ток Питания	3 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рабочий цикл	80 %
Максимальное входное напряжение	100 V
Максимальная входная мощность	12.95 W
Максимальная входная мощность	12.95 W
Максимальный рабочий цикл	80 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	48 V
Входное напряжение	11.5 V
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PM8800ATR описание продукта

The PM8800A integrates a standard power over Ethernet (PoE) interface and a current mode PWM controller to simplify the design of the power supply sections of all powered devices.
The PoE interface incorporates all the functions required by the IEEE 802.3af including detection, classification, under-voltage lockout (UVLO) and in-rush current limitation.
PM8800A specifically targets PD with extended power requirement with respect to the limit imposed by the 802.3af standard, embedding a hot-swap MOSFET capable of sustaining twice the current of the 802.3af standard with a programmable DC current limit.
The integrated switching regulator has been designed to work with power either form the Ethernet cable connection or from an external power source such as AC adapter.
The DC-DC section of the PM8800A features a programmable oscillator frequency, soft-start, slope compensation and embeds a voltage output error amplifier allowing use in both isolated and non isolated configuration.
**Key Features**
Current mode pulse width modulator
Thermal shutdown protection
Programmable soft-start
Programmable oscillator frequency
80% maximum duty cycle with internal slope compensation
Power good indication
Supports both isolated and non-isolated applications.
Programmable DCcurrent limit up to 800 mA
Programmable classification current
IEEE 802.3af compliant PD interface
Integrated 100V, 0. 5Ω, 800mA Hot-Swap MOSFET
Works with power supplied from Ethernet LAN cables or from local auxiliary sources
Programmable in-rush current limit
High voltage start-up bias regulator
Integrated signature resistor
