REF01HZ Купить - ADI Опорный чип напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

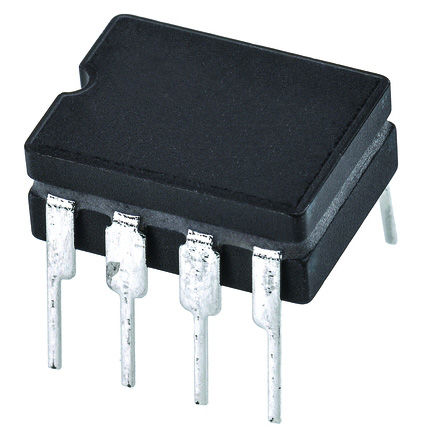

REF01HZ

ADI

IC,VOLT REFERENCE,FIXED,10V,BIPOLAR,DIP,8Pin,CERAMIC

Наличие: 1,174 шт.

Адрес доставки: Москва

Цена: ₽ 878.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC14423096

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

REF01HZ характеристики

Атрибут	Значение атрибута
Номенклатура	REF01HZ
Производитель	ADI
ЧипСити Номер продукта	CC14423096
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	CDIP-8
Допустимое Отклонение Ёмкости	±0.5 %
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	10 V
Выходной Ток	10 mA
Ток Питания	1.4 mA
Количество Каналов	1 Channel
Максимальное входное напряжение	15 V
Выходное напряжение (Макс)	10 V
Выходное напряжение (мин)	10 V
Выходной ток (Макс)	10 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	±0.17 %
Входное напряжение	12V ~ 40V
Длина	10.29 mm
Ширина	7.87 mm
Высота	3.56 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Коэффициент Температуры	±25 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

REF01HZ описание продукта

Product Details
The REF01/REF02/REF03 series of precision voltage references provide a stable 10.0 V, 5.0 V, or 2.5 V output with minimal change in response to variations in supply voltage, ambient temperature or load conditions. The devices are available in 8-lead SOIC, PDIP, CERDIP, and TO-99 packages, as well as 20-terminal LCC packages (883 only), furthering the usability of the devices in both standard and high stress applications.
With an external buffer and a simple resistor network, the TEMP terminal can be used for temperature sensing and approximation. A TRIM terminal is also provided on the device for fine adjustment of the output voltage.
The small footprint, wide supply range, and application versatility make the REF0x series of references ideal for general-purpose and space-constrained applications.
Newer designs should use the ADR01/ADR02/ADR03/ADR06 series of references, which offer higher accuracy and temperature stability over a wider operating temperature range, while maintaining full pin-for-pin compatibility with the REF01/REF02/REF03 series. This data sheet applies to commercial-grade products only. Contact sales or visit analog.com for military-grade (883) data sheets.
**Applications**
Precision data systems
High resolution converters
Industrial process control systems
Precision instruments
Military and aerospace applications
### Features and Benefits
High output accuracy: 10.0 V Output, ±0.3% maximum
Adjustable output:
±3% minimum
Excellent temperature stability: 8.5 ppm/°C maximum
Low Noise: 30 µV p-p typical
High supply voltage range:
up to 36 V maximum
Low supply current:
1.4 mA maximum
High load-driving capability:
10 mA maximum
Temperature output function
