PCA9553DP/01,118 Купить - NXP Драйвер LED

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PCA9553DP/01,118

NXP

LED Driver 2.5V/3.3V/5V 8Pin TSSOP T/R

Наличие: 290 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 251.58

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

NXP

ЧипСити Номер продукта:

CC30310778

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 30.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

PCA9553DP/01,118 характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9553DP/01,118
Производитель	NXP
ЧипСити Номер продукта	CC30310778
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin

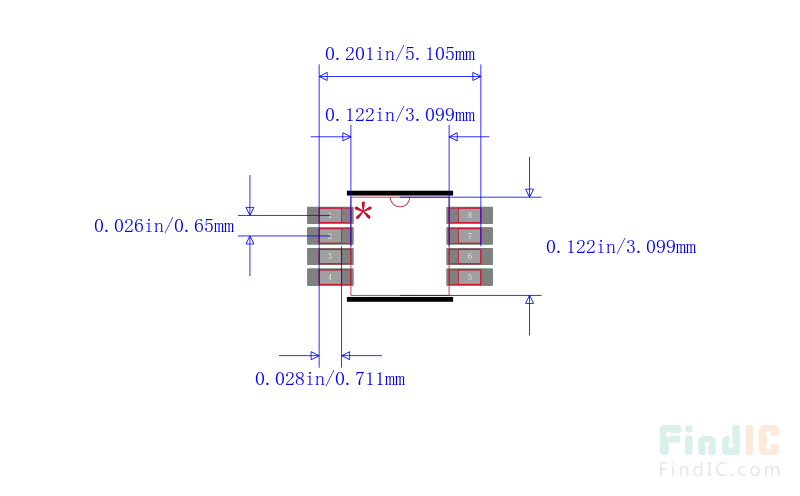

Корпус/Пакет	TSSOP-8
Частота	400 kHz
Количество Выходных Интерфейсов	4 Output
Выходной Ток	100 mA
Ток Питания	500 mA
Количество Стежков	8 Position
Рассеяние Мощности	400 W
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.3 V
Выходной ток (Макс)	25 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	400 mW
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Вес	24.0 mg
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

PCA9553DP/01,118 описание продукта

Overview
The PCA9553 LED blinker blinks LEDs in I²C-bus and SMBus applications where it is necessary to limit bus traffic or free up the I²C-bus master"s (MCU, MPU, DSP, chip set, etc.) timer. The uniqueness of this device is the internal oscillator with two programmable blink rates. To blink LEDs using normal I/O expanders like the PCF8574 or PCA9554, the bus master must send repeated commands to turn the LED on and off. This greatly increases the amount of traffic on the I²C-bus and uses up one of the master"s timers. The PCA9553 LED blinker instead requires only the initial set-up command to program BLINK RATE 1 and BLINK RATE 2 (i.e., the frequency and duty cycle). From then on, only one command from the bus master is required to turn each individual open-drain output ON, OFF, or to cycle at BLINK RATE 1 or BLINK RATE 2. Maximum output sink current is 25 mA per bit and 100 mA per package.
Any bits not used for controlling the LEDs can be used for General Purpose Parallel Input/Output (GPIO) expansion.
Power-On Reset (POR) initializes the registers to their default state, all zeroes, causing the bits to be set HIGH (LED off).
Due to pin limitations, the PCA9553 is not featured with hardware address pins. The PCA9553/01 and the PCA9553/02 have different fixed I²C-bus addresses allowing operation of both on the same bus.
MoreLess
## Features
* 4 LED drivers (on, off, flashing at a programmable rate)
* 2 selectable, fully programmable blink rates (frequency and duty cycle) between 0.172 Hz and 44 Hz (5.82 seconds and 0.023 seconds)
* Input/outputs not used as LED drivers can be used as regular GPIOs
* Internal oscillator requires no external components
* I²C-bus interface logic compatible with SMBus
* Internal power-on reset
* Noise filter on SCL/SDA inputs
* 4 open-drain outputs directly drive LEDs to 25 mA
* Controlled edge rates to minimize ground bounce
* No glitch on power-up
* Supports hot insertion
* Low standby current
* Operating power supply voltage range of 2.3 V to 5.5 V
* 0 Hz to 400 kHz clock frequency
* ESD protection exceeds 2000 V HBM per JESD22-A114, 150 V MM per JESD22-A115 and 1000 V CDM per JESD22-C101
* Latch-up testing is done to JEDEC Standard JESD78 which exceeds 100 mA
* Packages offered: SO8, TSSOP8 (MSOP8), HVSON8
## Features

Показывать

PCA9553DP/01,118 Даташит PDF

158 страницы, 4250 КБ

03/25/2003
