PCA9517DGKR Купить - TI Преобразователь напряжения и электроуровня

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

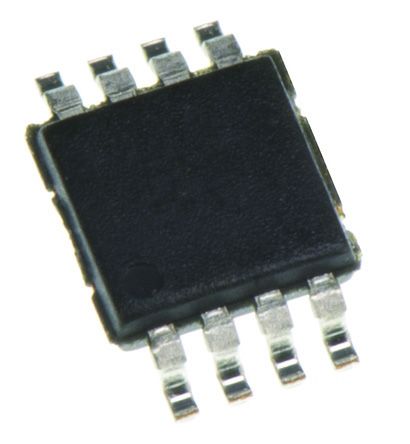

PCA9517DGKR

Translator / Repeater, 2Input, 6mA, 169ns, 0.9V to 5.5V, MSOP-8

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 328.45

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC7216269

Категория продукта:

Преобразователь напряжения и электроуровня

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PCA9517DGKR характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9517DGKR
Производитель	TI
ЧипСити Номер продукта	CC7216269
Категория продукта	Преобразователь напряжения и электроуровня
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	VSSOP-8
Напряжение Питания (DC)	900mV ~ 5.50V
Количество Выходных Интерфейсов	2 Output
Выходной Ток	6 mA
Ток Питания	1.5 mA
Количество Каналов	2 Channel
Количество Стежков	8 Position
Входная Ёмкость	6 pF
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	0.9 V
Длина	3 mm
Ширина	3 mm
Высота	0.97 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Not Recommended for New Designs
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PCA9517DGKR описание продукта

DESCRIPTION/ORDERING INFORMATION
This dual bidirectional I2C buffer is operational at 2.7 V to 5.5 V.
The PCA9517 is a BiCMOS integrated circuit intended for I2C bus and SMBus systems. It can also provide bidirectional voltage-level translation (up-translation/down-translation) between low voltages (down to 0.9 V) and higher voltages (2.7 V to 5.5 V) in mixed-mode applications. This device enables I2C and similar bus systems to be extended, without degradation of performance even during level shifting.
FEATURES
• Two-Channel Bidirectional Buffer
• I2C Bus and SMBus Compatible
• Operating Supply Voltage Range of 0.9 V to 5.5 V on A Side
• Operating Supply Voltage Range of 2.7 V to 5.5 V on B Side
• Voltage-Level Translation From 0.9 V to 5.5 V and 2.7 V to 5.5 V
• Footprint and Function Replacement for PCA9515A
• Active-High Repeater-Enable Input
• Open-Drain I2C I/O
• 5.5-V Tolerant I2C and Enable Input Support Mixed-Mode Signal Operation
• Lockup-Free Operation
• Accommodates Standard Mode and Fast Mode I2C Devices and Multiple Masters
• Supports Arbitration and Clock Stretching Across Repeater
• Powered-Off High-Impedance I2C Pins
• 400-kHz Fast I2C Bus
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Protection Exceeds JESD 22
– 2000-V Human-Body Model (A114-A)
– 200-V Machine Model (A115-A)
– 1000-V Charged-Device Model (C101)

Показывать

PCA9517DGKR Даташит PDF

28 страницы, 1323 КБ

03/10/2015
